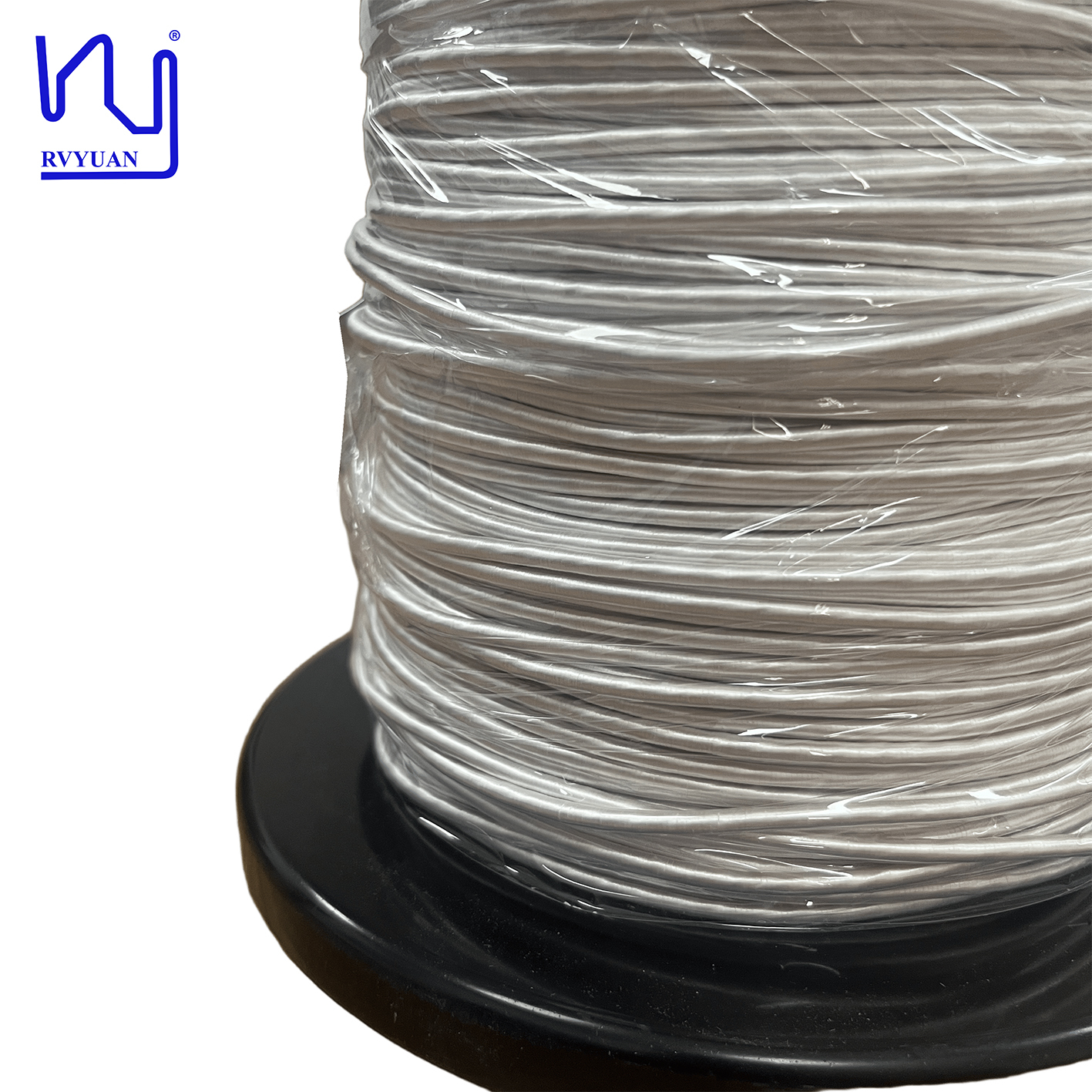

USTC Litzdraht 0,03 mm Magnetdraht 4000 Stränge Seiden überzogen Kupfer Litzdraht für Hochfrequenz-Transformator-Windungen

ICHBeim Design von Hochfrequenztransformatoren, insbesondere für heutige Schaltnetzteile (SMPS), Resonanzwandler und Flyback-Topologien, stellen die Wicklungsverluste eine wesentliche Einschränkung für Effizienz und thermische Leistung dar. Unsere ultrafeine 0,03 mm x 4000 Litzen mit Naturseide überzogene Litze wurde speziell für die Bewältigung genau dieser Probleme entwickelt und bietet die branchenweit beste AC-Verlustminderung für anspruchsvolle Transformatoranwendungen.

Fortschrittliche Konstruktion für minimierten Wechselstromwiderstand
Blick auf die mehradrige Kupferleiterschicht: 4.000 einzeln isolierte, lötbare Kupferlacklitzen mit einem Durchmesser von jeweils nur 0,03 mm. Die Lagen der Litzen sind in einer berechneten Steigung verdrillt, die einen konstanten Stromausgleich im gesamten Strang gewährleistet. Durch das Wickeln eines Hochfrequenztransformators auf diese Weise werden sowohl der Skin-Effekt als auch der Proximity-Effekt reduziert, die die Hauptursachen für Wirbelstromverluste in Massivleitern darstellen. Die natürliche äußere Umhüllung aus Seide. Die doppelte Funktion dieser Umhüllung fungiert als zusätzliche dielektrische Barriere zwischen den Wicklungsschichten und als flexibles Kissen, das die empfindlichen feinen Stränge vor dem Brechen beim Wickelvorgang schützt, wodurch die Bruchrate gesenkt und die Produktionsausbeute erhöht wird.

Entscheidende Vorteile für das Transformatordesign
Beim Einsatz in Transformatorwicklungen bietet dieser Litzendraht drei konkrete Vorteile. Erstens wird der Wechselstromwiderstand (Rac) bei Betriebsfrequenzen von 50 kHz auf einige MHz deutlich reduziert, was zu weniger Kupferverlusten (I²R) und damit zu einer niedrigeren Betriebstemperatur führt. Zweitens können Entwickler dank der geringeren Wärmeentwicklung die Leistungsdichte erhöhen, indem sie mehr Watt in einen kleineren Transformatorkern stecken. Drittens verfügt die natürliche Seidenisolierung über eine gute Durchschlagsfestigkeit und hält hohen Spannungsbelastungen stand, so dass sie für die Primär- und Sekundärwicklung eines isolierten Stromrichters verwendet werden kann.

Jenseits von Transformatoren – Erweiterte Vielseitigkeit
Obwohl Transformatorwicklungen eine hohe Festigkeit aufweisen, eignet sich dieser Draht sehr gut für den Einsatz in anderen passiven Hochfrequenzteilen. Es findet umfangreiche Verwendung in Hochstrominduktivitäten für DC/DC-Wandler, Gleichtaktdrosseln für die EMI-Filterung und planaren Magneten, wo Flexibilität erforderlich ist. Die Kombination aus ultrafeiner Verseilung und Seidenisolierung bietet auch die beste Lösung für audiophile Ausgangstransformatoren und Netzteile in medizinischer Qualität, bei denen Leistung und geringe Verzerrung ein Muss sind. Vollständige Anpassung basierend auf Ihren Wicklungsanforderungen Wir wissen, dass Ihr Transformatordesign alles sein kann, von einem winzigen Sperrtransformator für ein Unterhaltungselektronikprodukt bis hin zu einem riesigen Traktionstransformator für Ihre Industrieantriebe. Alles dazwischen. Fragen Sie einfach nach. Wir sind offen für jede Art von Modifikation.

Vollständige Anpassung, maßgeschneidert auf Ihre Wickelanforderungen
Während Transformator WicklungDa der Draht auf Festigkeit ausgelegt ist, eignet er sich gut für andere hochfrequenzbasierte Komponenten. Es wird häufig in Hochstrominduktivitäten für DC-DC-Wandler, Gleichtaktdrosseln zur Filterung elektromagnetischer Störungen (EMI) und planaren Magneten in Anwendungen verwendet, die Flexibilität erfordern. Mit seiner ultrafeinen Verseiltechnik und der Verwendung von Seide als Isoliermaterial ist es auch die empfohlene Lösung für audiophile Ausgangstransformatoren und medizinische Netzteile, bei denen es auf hohe Leistung und geringe Verzerrungen ankommt. Vollständige Anpassung an Ihre Wicklungsanforderungen Wir wissen, dass Ihr Transformatordesign so klein sein kann wie ein winziger Sperrtransformator für ein Unterhaltungselektronikgerät oder so groß wie ein riesiger Traktionstransformator für Ihre Industrieantriebe. Was auch immer in der Mitte ist. Fragen Sie uns einfach. Wir können alles ändern.

Wir wissen, dass F&E-Abteilungen in der Regel kleine Mengen für Prototyping und Tests benötigen. Wir sind stolz darauf, kundenspezifische Kleinserienbestellungen zu unterstützen und eine schnelle Bearbeitung von Musteranfragen zu ermöglichen. Ganz gleich, ob Sie eine Handvoll Messgeräte für Labortests oder einen kompletten Produktionslauf für Ihre nächste Generation von Netzteilen benötigen, unser Technikteam steht Ihnen gerne zur Seite. Nehmen Sie noch heute Kontakt mit uns auf und wir erstellen eine maßgeschneiderte Litze-Lösung, um die Effizienz, Zuverlässigkeit und Kosteneffizienz Ihres Transformators zu maximieren.
