USTC-F/H 9,8mmx 9,8mm Flach/Rechteckig Nylon-Litzendraht für Transformatoren

Grundlegende Informationen

Herkunftsort:	China
Markenname:	RVYUAN
Zertifizierung:	ISO9001/ISO14001 /UL/SGS
Modellnummer:	USTC

Min Bestellmenge:	50kg
Preis:	Verhandelbar
Verpackung Informationen:	Spule mit Karton
Lieferzeit:	15 Werktage
Zahlungsbedingungen:	T/T/Paypal
Versorgungsmaterial-Fähigkeit:	Befriedigen Sie Ihre Nachfrage

Bestpreis Kontakt

Detailinformationen

Durchmesser:	0,08 mm	Temperatur:	155
Zertifizierung:	IEC/NEMA/JIS/RoHS/ISO	Leiter:	Kupfer
Stränge:	9100	Durchbruchspannung:	Mindestens 500
Bezugsmaterial:	Nylon	Schlüsselwort:	USTC-F/H 0,08 mm x 9100 flacher Nylon-Kupferlitzendraht für Transformatoren
Hervorheben:	flacher rechteckiger Nylon-Litzendraht , mit einer Breite von nicht mehr als 50 mm , 9.8mm ustc litz wire

Produkt-Beschreibung

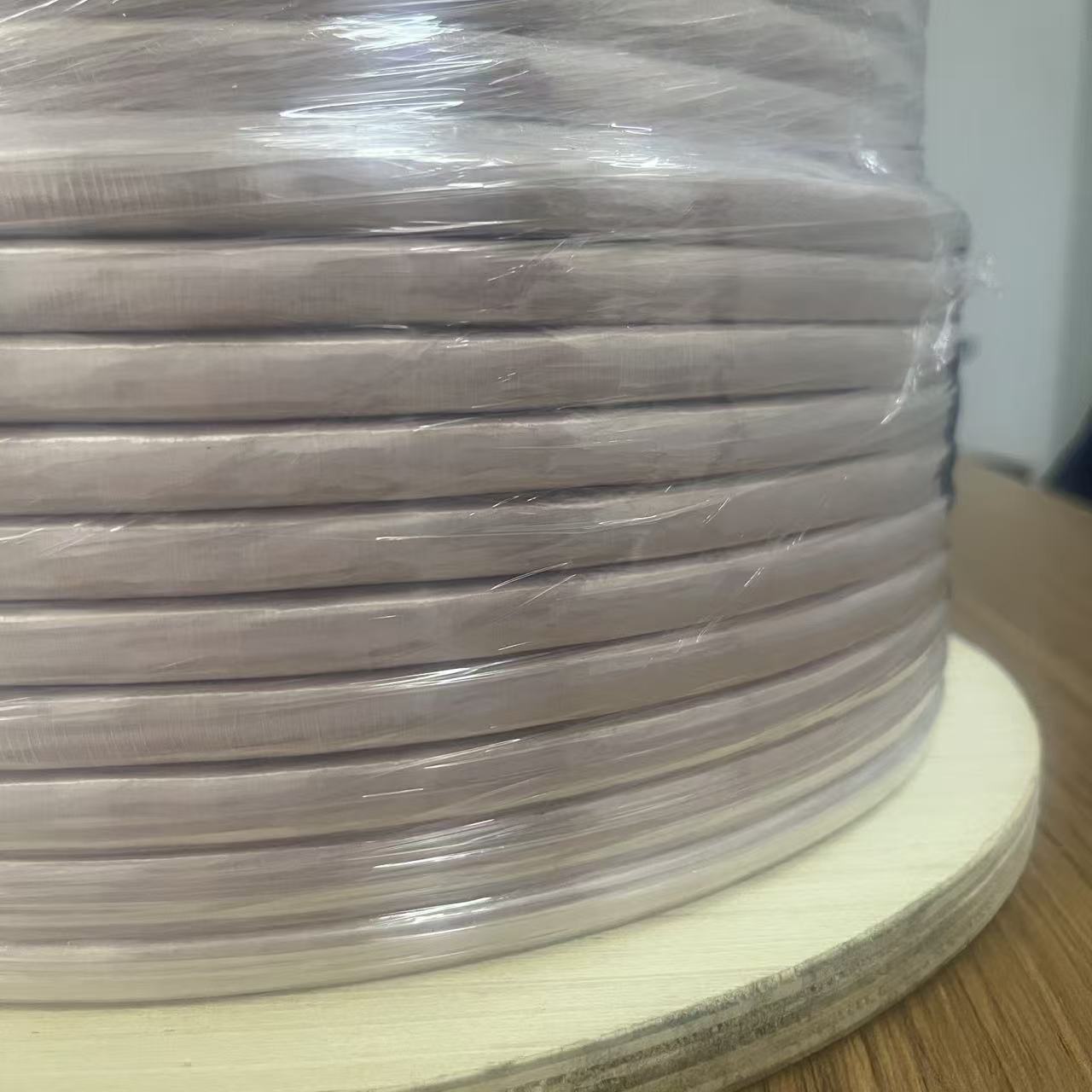

USTC-F/H 9,8mm x 9,8mm Flach/Rechteckiger verzinnter Kupfer-Litzendraht für Transformatoren

Unser kundenspezifischer flacher seidenummantelter Litzendraht wurde für Hochfrequenz- und Hochstromanwendungen entwickelt, bei denen Effizienz und Zuverlässigkeit entscheidend sind. Dieser spezielle Litzendraht besteht aus 9.100 einzeln emaillierten Litzen, jede mit einem Durchmesser von 0,08 mm, die zu einem kompakten Bündel verdrillt sind.

Hauptmerkmale

Flache gepresste Form: 9,9 mm Breite × 8,8 mm Dicke nach dem Pressen
Maximiert den Kupferfüllfaktor in rechteckigen Wicklungsfenstern
Verbessert die Leistungsdichte und das Wärmemanagement
9.100 einzeln emaillierte Litzen mit 0,08 mm Durchmesser
Ideal für Hochfrequenztransformatoren und kundenspezifische Induktoren
Kundenspezifische Abmessungen und Litzenanzahlen auf Anfrage erhältlich

Technische Spezifikationen

Artikel	Einzelner Drahtdurchmesser (mm)	Leiterdurchmesser (mm)	Breite (mm)	Dicke (mm)	Widerstand (Ω/m)	Durchschlagsspannung (V)	Teilung
Technische Anforderung	0,087-0,103	0,08±0,003	9,90±0,25	9,80±0,25	≤0,000440	≥500	130±20
Muster 1	0,090-0,092	0,077-0,080	9,65-10,10	9,70-10,00	0,000388	680	130

Alle Spezifikationen unterliegen den üblichen Fertigungstoleranzen. Kontaktieren Sie uns für detaillierte technische Datenblätter und kundenspezifische Anforderungen.
