Detailinformationen

Produktname:	UL-zertifizierter, professioneller, dreifach isolierter Litzendraht aus Kupfer mit TIW-Wickeldraht f	Wärmebewertung:	155
Einzeldrahtdurchmesser:	0,15 mm	Leitermaterial:	Kupfer
Insualität:	ETFE
Hervorheben:	UL-zertifizierte Dreifachisolierte Drähte , mit einem Durchmesser von mehr als 20 mm , Schraubdraht für Transformatoren

Produkt-Beschreibung

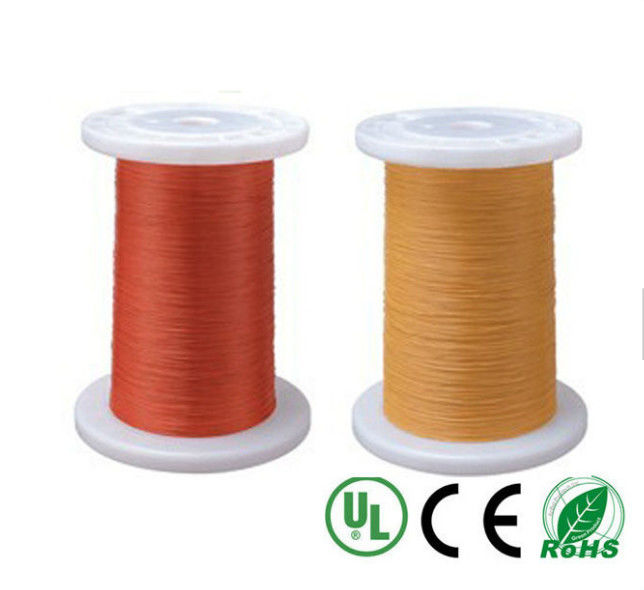

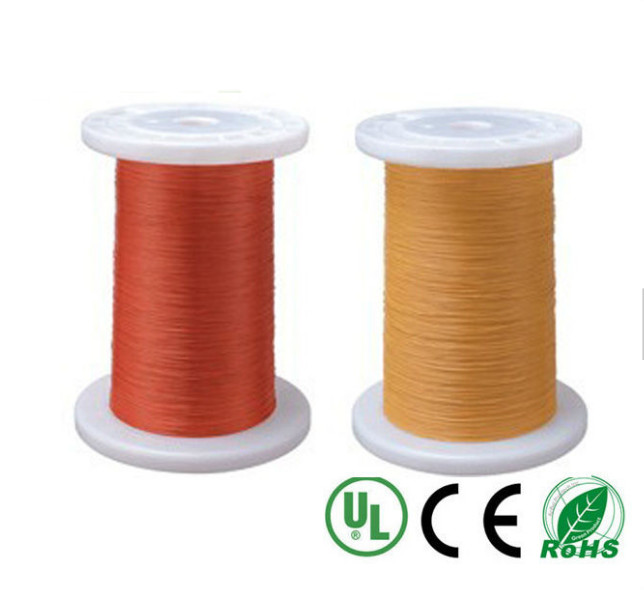

UL-zertifizierter, professioneller, dreifach isolierter Litzendraht aus Kupfer, Wickeldraht TIW für Transformatoren

UL-zertifizierter, professioneller, dreifach isolierter Litzendraht aus Kupfer mit TIW-Wickeldraht für Transformatoren

Struktur und Vorteile von TIW-Draht

Dreischichtiger Isolationsaufbau:Typischerweise von innen nach außen:

Erste Schicht:Grundbeschichtung (z. B. Polyurethan)
Zweite Schicht:Polymerfolie (z. B. Polyester oder Polyamid)
Dritte Schicht:Hochfeste Außenschicht (z. B. Nylon oder Spezialharz)

Vorteile:

Hohe Spannungsfestigkeit:Hält Tausenden von Volt ohne Ausfall stand
Keine zusätzliche Isolierung erforderlich:Vereinfacht Produktionsprozesse und reduziert Arbeits- und Materialkosten
Gute Hitzebeständigkeit:Hält normalerweise Temperaturen von 105 °C bis 130 °C oder sogar höher stand
Hohe mechanische Festigkeit:Kratzfest und widerstandsfähig gegen Wickelbeanspruchung, wodurch die Bruchgefahr während der Produktion verringert wird

Produktspezifikationen

Artikel	Standard	Testergebnis
Außendurchmesser des Leiters (mm)	0,169 mm (max.)	0,163 \| 0,165 \| 0,163
Dicke der Emaille-Beschichtung	0,008 mm (min.)	0,013 \| 0,016 \| 0,014
Leiter	0,15 ± 0,003 mm	0,15 \| 0,149 \| 0,149
Verlängerung	15 % (min.)	30,6 \| 30,6 \| 30.6
Gesamtdimension	0,350–0,365 mm (max.)	0,359 \| 0,362 \| 0,359
Dämmstärke	0,1 ± 0,01 mm (min.)	0,099 \| 0,101 \| 0,094
Lochkamera	0 M/1 Fehler (max.)	0 \| 0 \| 0
Widerstand	1037Ω,km(max)	1007,3 \| 1001,6 \| 1004.8
Durchbruchspannung	6KV(min)	16,6 \| 17 \| 17.6
Lötbarkeit (±10℃)	450℃ 3s glatt	ok \| ok \| OK

Anpassung und Support

Wir unterstützen die Individualisierung von Kleinserien mit einer Mindestbestellmenge von 1000 Metern. Unser professionelles Team bietet technischen Support und kundenspezifische Spezifikationen sind auf Anfrage erhältlich.

Größe und Tag:

Herkunftsort:	China
Markenname:	RVYUAN
Zertifizierung:	UL/ISO9001/ISO14001/RoHS/Reach
Modellnummer:	0,15 mm

Min Bestellmenge:	3000 Meter
Preis:	Verhandelbar
Verpackung Informationen:	Karton
Lieferzeit:	7 Tage
Zahlungsbedingungen:	T/T/PayPal
Versorgungsmaterial-Fähigkeit:	1ton/month
