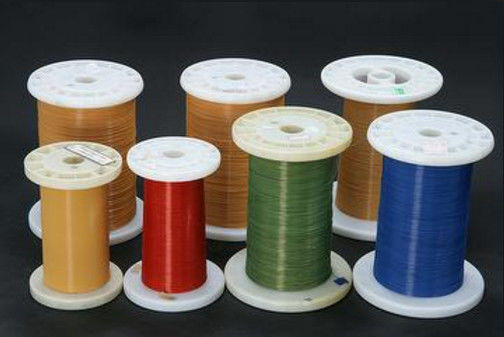

Name: Dreifach isolierter Draht. 0,15 mm isolierter TIW-Draht
Brand: Tianjin Ruiyuan Electric Material Co,.Ltd
SKU: 0,15 mm
Price: 24.06 USD
Availability: InStock

Detailinformationen

Produktname:	Dreifach isolierter Draht. 0,15 mm isolierter TIW-Draht	Wärmebewertung:	155
Einzeldrahtdurchmesser:	0,15 mm	Leitermaterial:	Kupfer
Insualität:	ETFE
Hervorheben:	0.15mm dreifacher Isolierdraht , TIW-Draht mit hoher Isolierung , dreifach isolierter Elektrodraht

Produkt-Beschreibung

Dreifach isolierter Draht 0,15 mm isolierter TIW-Draht

Dreifach isolierter Draht ist eine spezielle Art von Leiter, der speziell für den Einsatz in Hochfrequenztransformatoren, Induktivitäten und anderen elektrischen Geräten entwickelt wurde. Sein Hauptmerkmal sind seine drei unabhängigen Isolierschichten. Dieses Design macht ihn in Bezug auf Sicherheit und Leistung herkömmlichen lackierten oder doppelt isolierten Drähten überlegen.

Hauptanwendungen

Hochfrequenztransformatoren (insbesondere Schaltnetzteiltransformatoren), die häufig in den Wicklungen von Hochfrequenztransformatoren in Schaltnetzteilen (SMPS), Adaptern, Ladegeräten und anderen Geräten verwendet werden
Aufgrund der Dreifachisolierung sind keine Haltebänder oder Isolierhülsen zwischen den Primär- und Sekundärwicklungen erforderlich, was den Wicklungsprozess vereinfacht und die Raumnutzung verbessert

Produktspezifikationen

Artikel	Standard	Testergebnis
Außendurchmesser des Leiters (mm)	0,169 mm (max.)	0,163 \| 0,165 \| 0,163
Lackbeschichtungsdicke	0,008 mm (min.)	0,013 \| 0,016 \| 0,014
Leiter	0,15 ± 0,003 mm	0,15 \| 0,149 \| 0,149
Dehnung	15 % (min.)	30,6 \| 30,6 \| 30,6
Gesamtabmessung	0,350-0,365 mm (max.)	0,359 \| 0,362 \| 0,359
Isolationsdicke	0,1 ± 0,01 mm (min)	0,099 \| 0,101 \| 0,094
Nadelloch	0 M/1 Fehler (max)	0 \| 0 \| 0
Widerstand	1037 Ω,km (max)	1007,3 \| 1001,6 \| 1004,8
Durchschlagsspannung	6 kV (min)	16,6 \| 17 \| 17,6
Lötbarkeit (±10 °C)	450 °C 3s glatt	ok \| ok \| ok

Anpassung & Support

Wir unterstützen die Anpassung in kleinen Chargen mit einer Mindestbestellmenge von 1000 Metern. Unser professionelles Team bietet technischen Support und kundenspezifische Spezifikationen sind auf Anfrage erhältlich.

Größe und Tag:

Herkunftsort:	China
Markenname:	RVYUAN
Zertifizierung:	UL/ISO9001/ISO14001/RoHS/Reach
Modellnummer:	0,15 mm

Min Bestellmenge:	3000 Meter
Preis:	Verhandelbar
Verpackung Informationen:	Karton
Lieferzeit:	7 Tage
Zahlungsbedingungen:	T/T/PayPal
Versorgungsmaterial-Fähigkeit:	1ton/month
