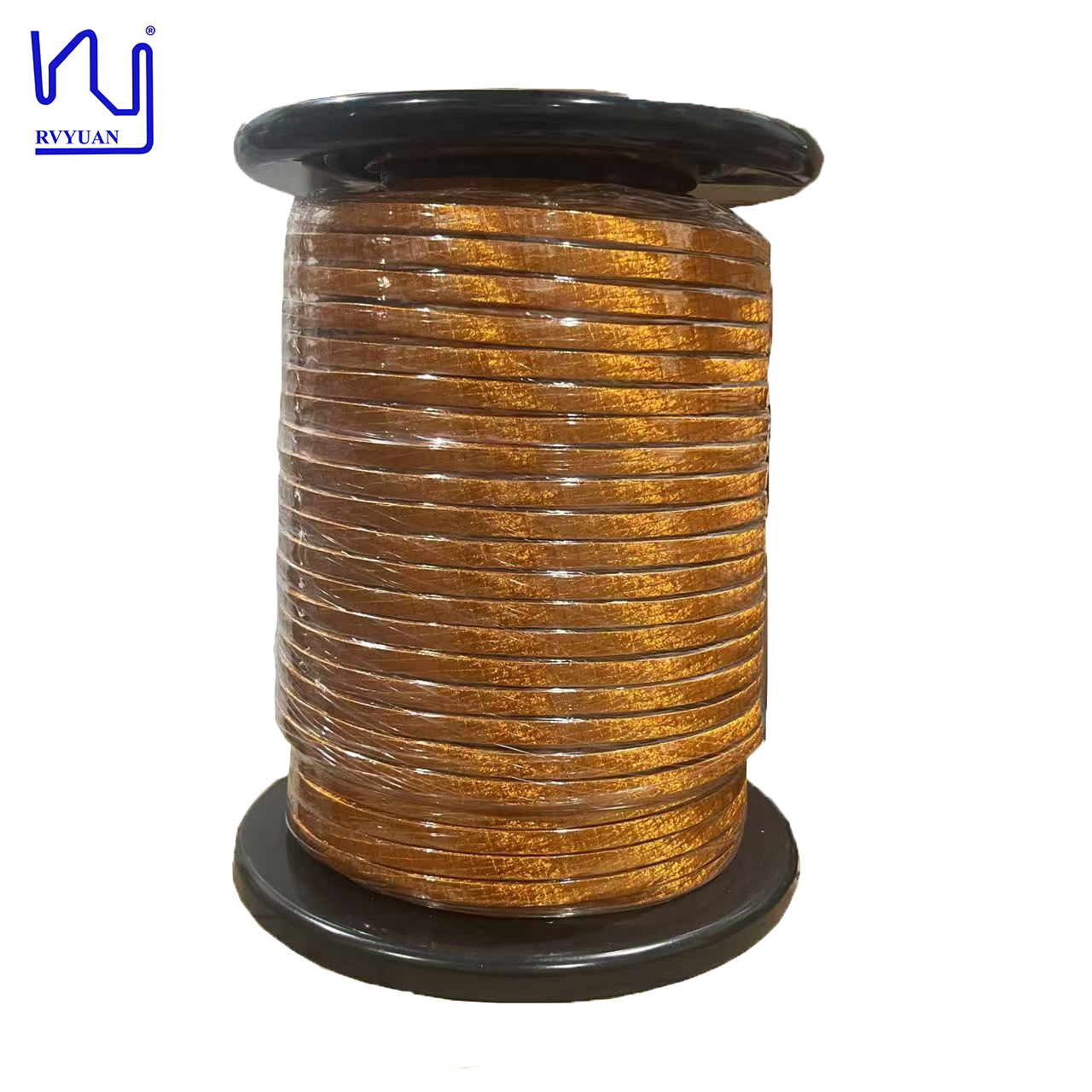

8,7 mmx5,5 mm flacher Lit -Z -Draht 0,1 mm*3175 Stränge PI -Litz -Draht für Transformator

8.7mmx5.5mm Flat Lit z Wire 0.1mm*3175 Strands PI Taped Litz Wire For Transformer

Grundlegende Informationen

Place of Origin:	China
Markenname:	RVYUAN
Zertifizierung:	ISO9001/ISO14001 /UL/SGS
Model Number:	USTC

Minimum Order Quantity:	20kg
Preis:	negotiable
Packaging Details:	Spool with carton
Delivery Time:	2-15 workding days
Payment Terms:	T/T/ Paypal
Supply Ability:	Satisfy your demand

Bestpreis Kontakt

Detailinformationen

Diameter:	0.1mm	Temperature:	155
Conductor:	Copper	Strands:	3175
Min.Breakdown voltage:	3600V	Insulation:	UEW/PI film
Product name:	8.7mmx5.5mm Flat Lit z Wire 0.1mm*3175 Strands PI Taped Litz Wire For Transformer	Key word:	8.7mmx5.5mm Flat Lit z Wire 0.1mm*3175 Strands PI Taped Litz Wire For Transformer
Hervorheben:	Flachlitzdraht für Transformator , 0.1mm 3175 strands litz wire , 1 mm 3175-litziger Draht

Produkt-Beschreibung

8,7 mmx5,5 mm Flat Litz Draht 0,1 mm*3175 Stränge PI -Litz -Draht für Transformator

Dieser geklebte Flat Litz-Draht verfügt über 3175 Stränge mit emailliertem Kupferdraht mit einem Durchmesser von 0,1 mm, der in einem Hochleistungs-Polyesterimidfilm eingeschlossen ist. Mit einer flachen Breite von 8,7 mm und einer Dicke von 5,5 mm ermöglicht es eine effiziente Raumnutzung in kompakten elektrischen Systemen und minimiert gleichzeitig Verluste, die durch Haut- und Proximitätseffekte in hochfrequenten Anwendungen verursacht werden.

Schlüsselmerkmale

3175 Stränge mit einem emaillierten Kupferdraht mit 0,1 mm Durchmesser
Polyesterimid -Filmbandkonstruktion
Kompakte Abmessungen: 8,7 mm Breite × 5,5 mm Dicke
Spannungsbewertung von 3500 V (gemessene Aufschlüsselung von bis zu 4600 V)
Optimiert für hochfrequente Anwendungen
Ideal für Transformatoranwendungen

Technische Spezifikationen

Punkt Nr	Einzeldrahtdurchmesser (mm)	Leiterdurchmesser (MM)	Breite (mm)	Dicke (mm)	Widerstand ω/m (20 ℃)	Dielektrische Festigkeit (v)	Tonhöhe (MM)	Anzahl der Stränge
Technische Anforderung	0,107-0.125	0,10	8.7	5.5	0,000795	3500	130	3175
±		0,003	0,2	0,2	Max	Min	20
1	0.110-0.114	0.098-0.10	8.57-8.71	5.46-5.70	0,000677	4600	130	12755
