| Herkunftsort: | China |
|---|---|
| Markenname: | Rvyuan |
| Zertifizierung: | IEC/NEMA/JIS/RoHS/ISO |
| Modellnummer: | 0.04 - 1.8mm |
| Min Bestellmenge: | 10 Kilogramm/Kilogramm |
| Preis: | negotiable |
| Verpackung Informationen: | Spule mit Karton |
| Lieferzeit: | 2-15 workding Tage |
| Zahlungsbedingungen: | Verhandlung |
| Versorgungsmaterial-Fähigkeit: | Stellen Sie Ihre Nachfrage zufrieden |
| Produktname: | Rechteckiger emaillierter Kupferdraht | Material: | Rechteckiges Kupfer |
|---|---|---|---|
| Standard: | IEC/JIS/NEMA | Solderability: | Direkt |
| Leiter: | Kupfer | Isolierung: | E-I AIW/EIW |
| Hervorheben: | rechteckiger Magnetdraht,quadratischer Magnetdraht |
||

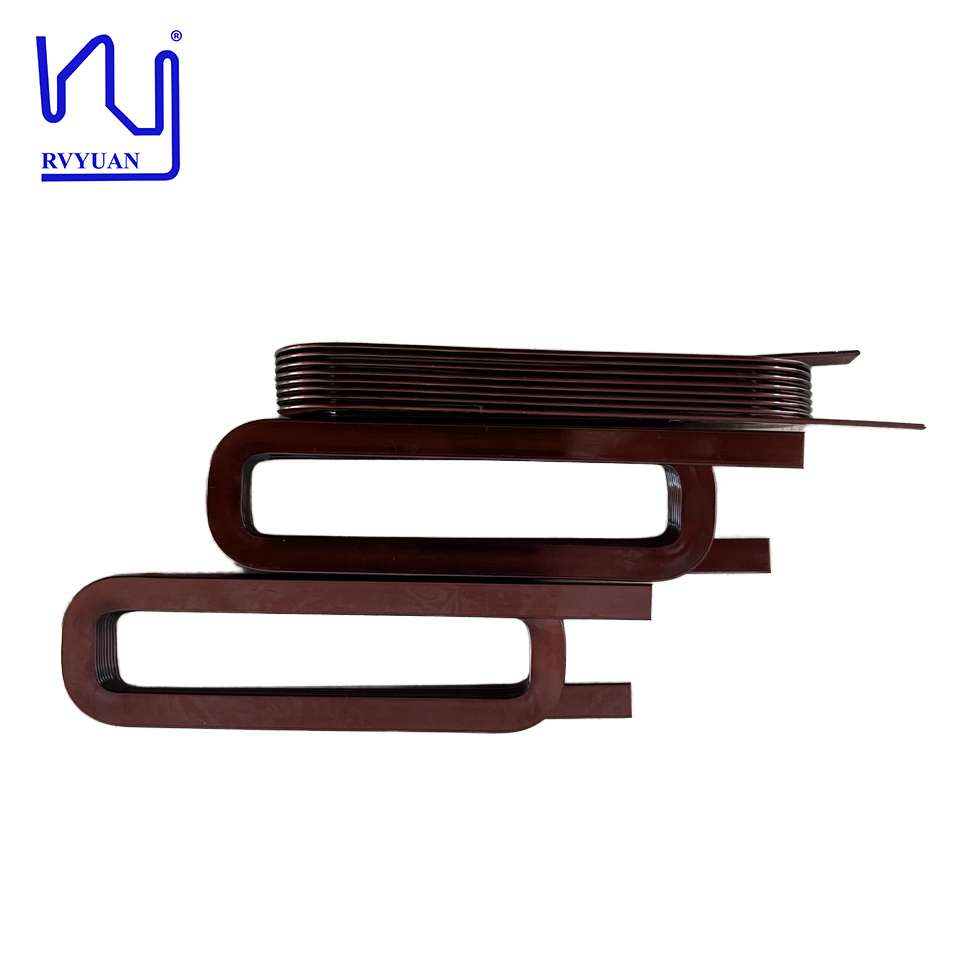

ULTRA FEINER MAGNET-DRAHT SUPER DÜNNES RECTANGULAR-SHAPE COPPERWIRE
Emaillierter rechteckiger kupferner Magnetdraht werden als der Draht in den Elektromagneten benutzt, die Strom verwenden, um ein Magnetfeld zu erzeugen. Emaillierter rechteckiger oder flacher Aluminiumdraht und emaillierter rechteckiger oder Flachkupfer-Draht /Strip wird in einer festen Spule eingewickelt. Wenn eine elektrische Ladung angewendet wird, erzeugen die Drähte das Magnetfeld. Ebene emaillierte Aluminiumdraht und flacher emaillierter Kupferdraht haben eine große Vielfalt von Anwendungen, einschließlich Gebrauch in den Automobilen, in den Motoren, in den Transformatoren und in den industriellen machineries. Runde emaillierte Aluminiumdraht und runder emaillierter Kupferdraht werden auch in den kleineren Geräten und in den Haushaltsgeräten, wie Computern, Fernsehen etc. gefunden.
EIGENSCHAFT
1. Leiterstärke: 0.04~1.8mm
2. Leiterbreite: 0.155~7.5mm
3. Äquivalentrunddrahtdurchmesser: 0.12~3.2mm
4. Breite-Stärke-Verhältnis: 1:1.5~1:25 (Flachdraht)
5. Breite-Stärke-Verhältnis: 1:1 (quadratischer Draht)
SPEZIFIKATION
|
Parameter |
Klasse 130 |
Klasse 155 |
Class-180 |
Class-200 |
Class220 |
Class-240 |
|
Standards |
IEC60317-16 GB/T7095.7 |
60317-16 GB/T7095.3 |
60317-28 GB/T7095.4 |
MW 36 60317-29 BS6811 GB/T7095.6 |
MW 18 60317-18 GB/T7095.2 |
MW 20 60317-47 GB/T7095.5 |
|
Thermische Klasse |
130°C |
155°C |
180°C |
200°C |
120°C |
240°C |
|
Email-Basislack |
Polyester |
Geändertes Polyester |
Polyester-Imid |
Polyester-Imid |
Polyester-formal |
Polyimide |
|
Email-Deckschicht |
|
|
|
Polyester-Imid |
|
|
|
Strecke der Isolierungsstärke |
IEC60317-0-2 G1,0.06-0.11mm G2,0.12-0.17mm |
|||||
|
Leistung |
Ausgezeichnete verbiegende Flexibilität des Eigentums 2.High des mechanischen Eigentums der Verschleißfestigkeit 4.High des Emails 3.Good |
1.Excellent verbiegende Flexibilität des Eigentums 2.High des mechanischen Eigentums 5.Higher thermisches property5 der Verschleißfestigkeit 4.High des Emails 3.Good. |
1.High thermischer Widerstand 2.Suitable für Wicklungen, die ständig hoher Temperatur und Chemikalienbeständigkeit der mechanischen Belastung 3.Good unterworfen werden |
1.Excellent thermischer Widerstand 2.Suitable für Wicklungen, die ständig Widerstand der hohen Temperatur und der Chemikalienbeständigkeit 4.Good der mechanischen Belastung 3.Good zum Kühlmittel und zu Freon unterworfen werden |
1.Excellent verbiegende Flexibilität des Eigentums 2.High des mechanischen Eigentums der Verschleißfestigkeit 4.High des Emails 3.Good |
thermischer Widerstand 1.Excellent passend für irgendeine elektrische Ausrüstung das werden ständig hoher Betriebstemperatur mechanische und chemische des Eigentums 3.Good Leistung 2.Outstanding gegen Strahlung ausgesetzt. |
|
Anwendung |
Trockene und ölgeschützte Ausrüstung 2.Electrical |
1.Dry und ölgeschützte Ausrüstung 2.Electrical |
1.Windings der Spule 3.Dry des Motors 2.Magnet der Hochs und Tiefs-Spannung DC/AC und des ölgeschützten Transformators |
1.Windings der Spule 3.Dry des Motors 2.Magnet der Hochs und Tiefs-Spannung DC/AC und der ölgeschützten Spule 5.Train coi1 des Transformators 4.Automobile. |
Trockene und ölgeschützte Ausrüstung des Transformators 2.Electrical |
1.Windings mit Service-Temperatur bis zu 220°C 2.Motor und Generator für die Luftfahrt und Marineindustrie 4.Windings der anwendung 3.Nuclear, die hohe Zuverlässigkeit erfordern |
|
Hitzeschock |
155°C |
175°C |
200°C |
220°C |
155°C |
300°C |
