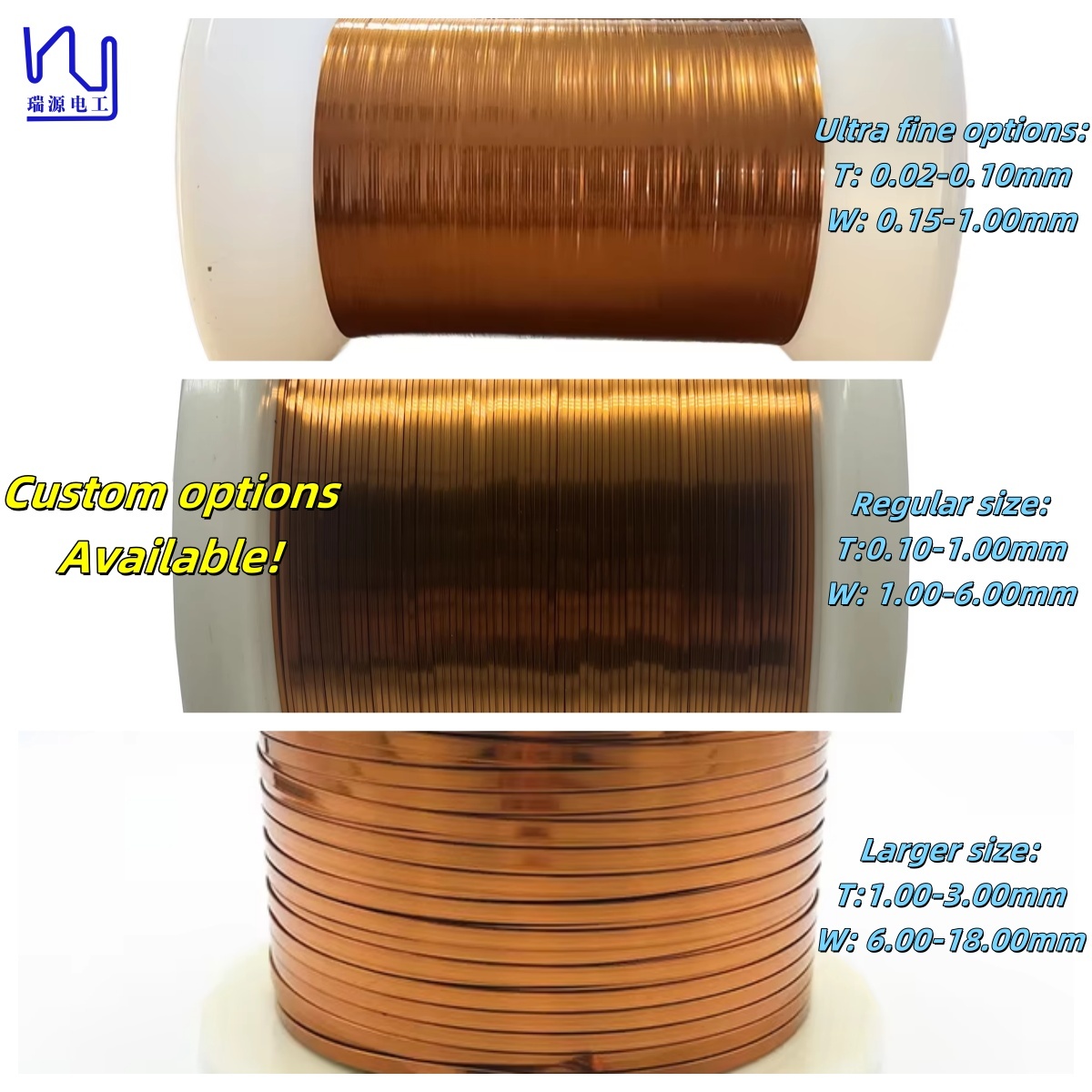

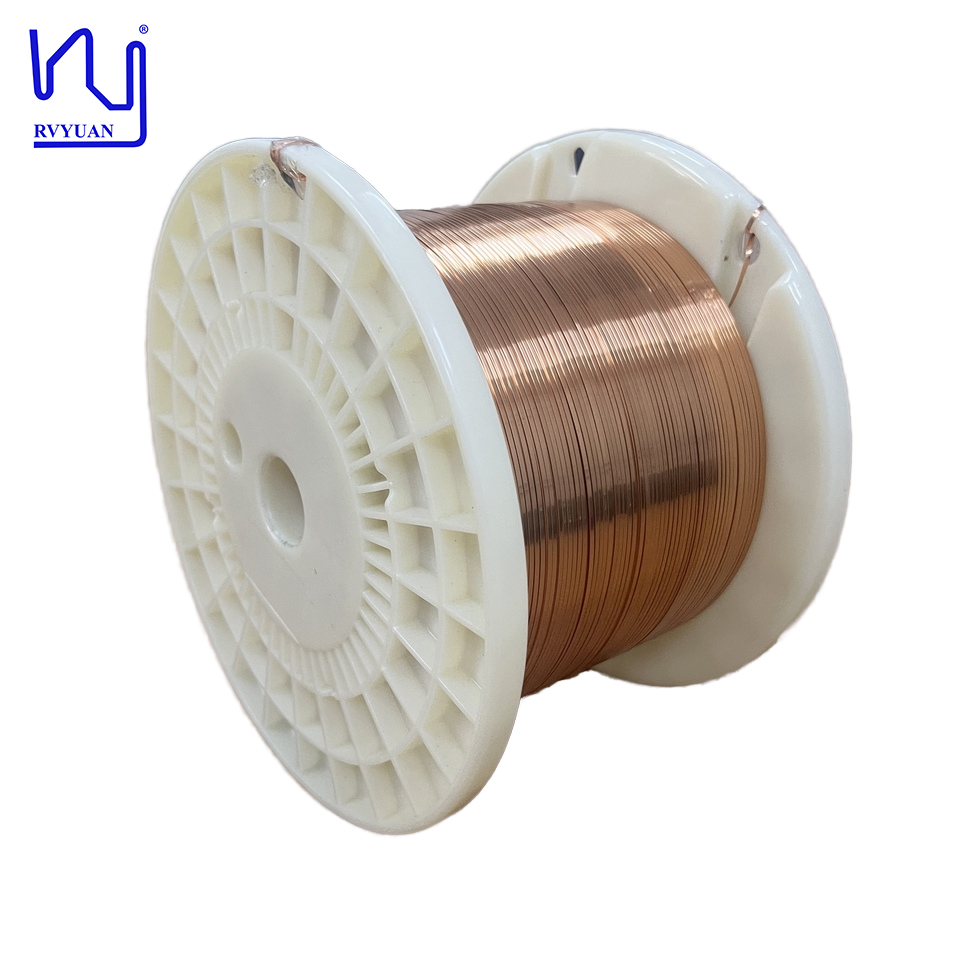

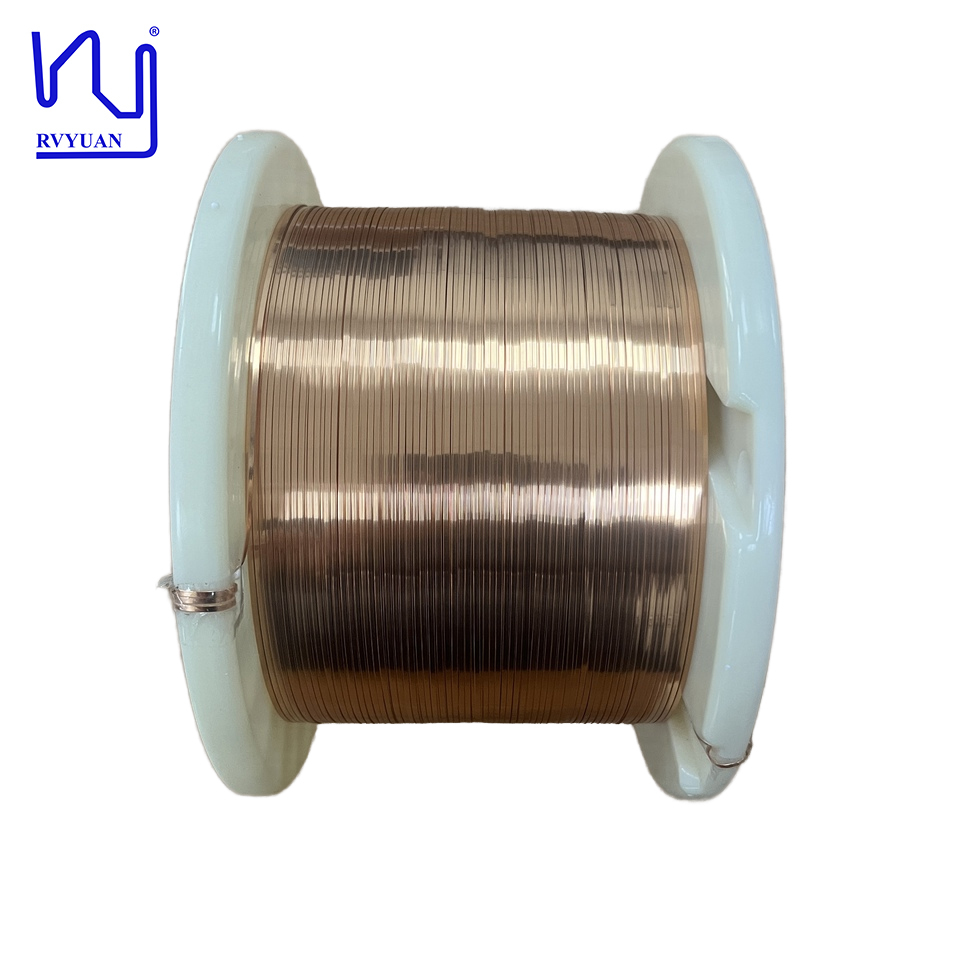

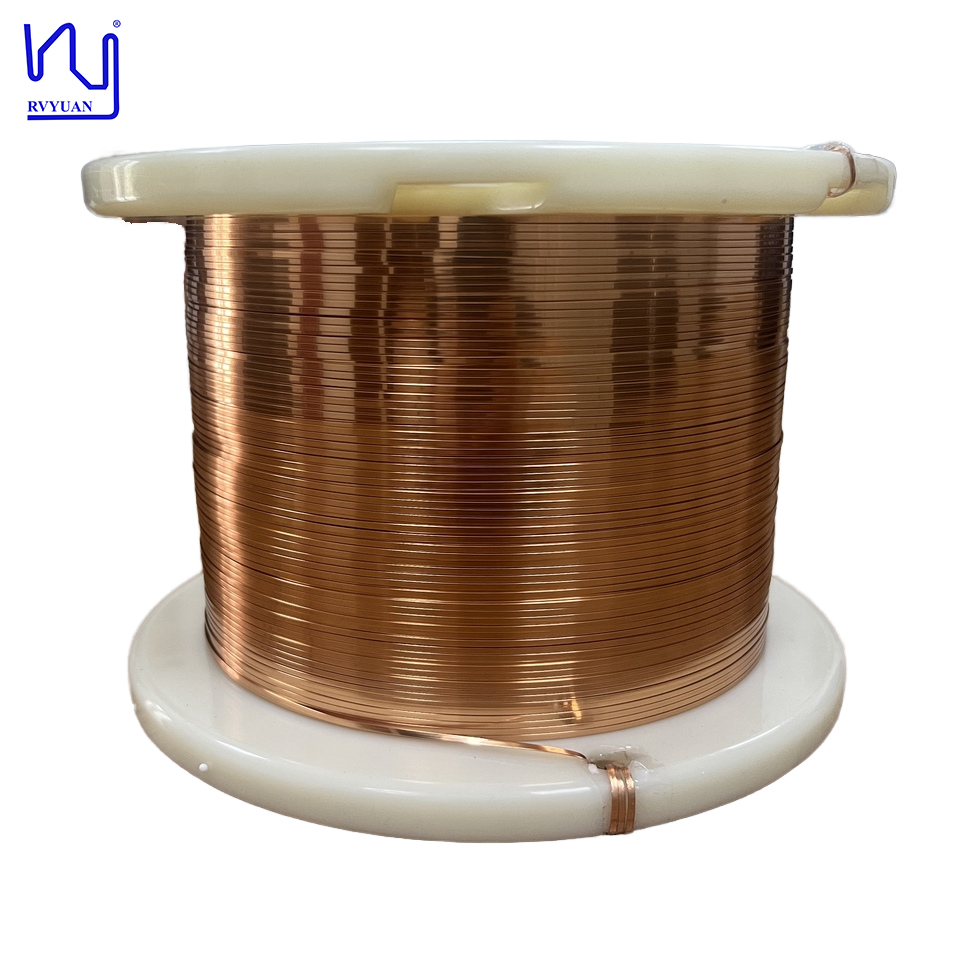

0,60 mm * 3,00 mm rechteckiger Flachlackdraht Klasse 220C
Dieser 0,6 mm * 3 mm rechteckige Flachlackdraht AIW Klasse 220C erfüllt die Designanforderungen für geringere Höhe, kleinere Größe, geringeres Gewicht und erhöhte Leistungskapazität. Ideal für Elektronik, elektrische Anwendungen, Motoren, Netzwerkkommunikation, Smart-Home-Geräte, neue Energiesysteme, Automobilelektronik, Medizinelektronik und Luft- und Raumfahrt.
Hauptvorteile
- Größere Oberfläche als Runddraht bei gleichem Querschnitt, wodurch der Skin-Effekt und der Stromverlust effektiv reduziert werden
- Hoher Packungsdichte und Füllgrad, wodurch der Widerstand bei größerem Strom stark reduziert wird
- Höherer Q-Wert für bessere Anpassung an hohe Stromlasten
- Einfache Strukturen, ausgezeichnete Wärmeableitung, stabile Leistung und gleichbleibende Qualität
- Behält stabilen Temperaturanstrom und Sättigungsstrom in Hochfrequenz-, Hochtemperaturumgebungen bei
- Anti-EMI, minimale Vibration, geringes Rauschen und geeignet für dichte Installationen
Hohe Packungsdichte - Bis zu 97% Füllgrad für maximale Effizienz
Hohe Biegefestigkeit - Keine Rissbildung unter Belastung
Die Isolationsdicke an den Ecken ist ähnlich wie an den flachen Oberflächen, wodurch die Isolationsintegrität durchgehend erhalten bleibt.
Technische Parameter
| Eigenschaften |
Standard |
Testergebnis |
| Aussehen |
Gleichmäßige Glätte |
Gleichmäßige Glätte |
| Leiterdurchmesser (Breite) |
2,94-3,06 mm |
3,006 mm |
| Leiterdurchmesser (Dicke) |
0,591-0,609 mm |
0,595 mm |
| Isolationsdicke (Breite) |
0,01 mm-0,04 mm |
0,025 mm |
| Isolationsdicke (Dicke) |
0,01 mm-0,04 mm |
0,025 mm |
| Gesamtdurchmesser (Breite) |
max. 3,1 mm |
3,055 mm |
| Gesamtdurchmesser (Dicke) |
max. 0,65 mm |
0,644 mm |
| Nadelloch |
Max. 3 Löcher/5m |
0 |
| Dehnung |
Min. 30% |
46% |
| Flexibilität und Haftung |
Keine Risse |
Keine Risse |
| Leiterwiderstand (Ω/km bei 20°C) |
Max 10,71 |
9,990 |
| Durchbruchspannung |
Min. 0,70 kv |
3,53 kv |
| Hitzeschock |
Keine Risse |
Keine Risse |
| Schlussfolgerung |
Bestanden |
Globale Präsenz
Seit 2002 arbeitet Rvyuan mit vielen berühmten Marken und Unternehmen weltweit zusammen, darunter TDK Lambada, Samsung, Hitachi Energy und andere. Wir bieten eine breite Palette von Drahtprodukten an, darunter Litzendraht, rechteckigen emaillierten Kupferdraht, TIW-Draht, FIW-Draht, Speziallegierungsdraht und mehr. Wir bieten kundenspezifische Dienstleistungen mit angemessenen Mindestbestellmengen und legen Wert auf kundenorientierten Fokus mit erstklassiger Qualität und wettbewerbsfähigen Preisen.
Anwendungen
Fertigungstechnik
Unsere Fabrik erstreckt sich über 8000 m² und ist in Drahtzieh- und Drahtemaillieranlagen unterteilt. Mit 200 erfahrenen Mitarbeitern und 7 Kernqualitätskontrollsystemen wurde unsere hohe Qualität wiederholt von externen Prüfern bestätigt. Wir halten vier nationale Erfindungen und zehn nationale Know-how-Patente, die das Design der Kernproduktionsanlagen, die Produktforschung und -entwicklung sowie die Herstellungsstandards abdecken. Unser starkes F&E-Team umfasst Mitglieder mit über 8 Jahren Erfahrung, einige davon über 20 Jahre, was innovative Produkte von führender Qualität gewährleistet.
Häufig gestellte Fragen
1. Kann ich vor einer Großbestellung Muster zum Testen erhalten?
Ja, Muster sind kostenlos erhältlich, die Expresskosten trägt jedoch der Käufer.
2. Was ist Ihre Lieferzeit?
Kleine Musterbestellungen: 3-5 Werktage; Große Bestellungen: innerhalb von 15 Werktagen nach Auftragsbestätigung.
3. Was ist Ihre Garantie?
Innerhalb von 2 Jahren, wenn Qualitätsprobleme auftreten, werden defekte Produkte sofort ersetzt.
4. Wie kaufe ich bei uns?
Anfrage der Anforderungen → Musterproduktion → Musterbestätigung → Angebot → Proforma-Rechnung → PI-Bestätigung → Zahlungsvereinbarung → Fertigung → Versand
5. Was ist Ihre Handelsbedingung?
EXW, CPT, FOB, CIF, DDU, DDP sind alle akzeptabel.
6. Was ist Ihre Zahlungsbedingung?
T/T, D/P, D/A, L/C, PayPal.
7. Was ist Ihr Express-Service?
FedEx, DHL, TNT, UPS mit Rabatten bis zu 80%.
