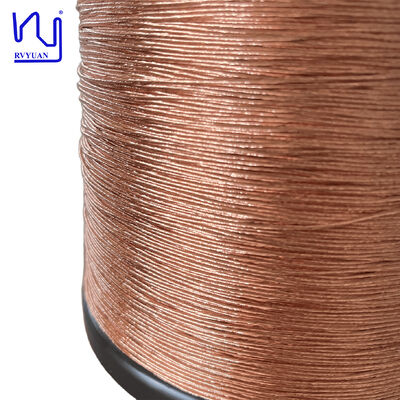

Kupfer-Litze mit 180°C und 0,1 mm Litze für Hochfrequenzanwendungen
Litze ist ein spezieller Typ von Mehrdrahtkabel, der entwickelt wurde, um den Skin-Effekt und den Proximity-Effekt in Hochfrequenzanwendungen zu minimieren. Die spezifische Konfiguration von 60 Litzen aus 0,1 mm starkem, polyurethan-emailliertem Kupferdraht, ohne äußere Ummantelung (wie Nylon oder Polyimidfolie), ist eine Hochleistungslösung, die für kompakte und effiziente elektromagnetische Designs maßgeschneidert ist.
Technische Merkmale Jede der 60 Litzen ist einzeln mit einer dünnen Schicht Polyurethan-Emaille isoliert. Diese Isolierung stellt sicher, dass der Strom gezwungen wird, sich gleichmäßig über alle Litzen zu verteilen, was den Wechselstromwiderstand bei hohen Frequenzen im Vergleich zu einem massiven Leiter mit demselben Querschnitt erheblich reduziert. Das Fehlen einer äußeren Ummantelung (als "blanke" Litze dienend) bietet einen deutlichen Vorteil: Es minimiert den Gesamtaußendurchmesser (OD) und maximiert den Kupferfüllfaktor. Dies macht sie zur idealen Wahl für platzbeschränkte Umgebungen, in denen jeder Millimeter zählt.
Hauptanwendungen Dieser spezielle Draht wird vorwiegend in der Hochfrequenz-Leistungselektronik eingesetzt, wie zum Beispiel:
- Hochfrequenztransformatoren und -induktivitäten: Er wird häufig in Schaltnetzteilen und DC-DC-Wandlern eingesetzt, um Wirbelstromverluste in Wicklungen zu reduzieren.
- Drahtlose Energieübertragung: Aufgrund seiner Flexibilität und seines geringen Wechselstromwiderstands ist er sehr effektiv für die Spulen, die in kabellosen Ladepads und Empfängern verwendet werden.
- Induktionserwärmung: Er eignet sich für Präzisions-Induktionserwärmungskomponenten, bei denen hochfrequente Wechselströme vorhanden sind.
- Miniaturisierte Elektronik: Da er keine sperrige äußere Ummantelung hat, ist er perfekt für kompakte, hochdichte Wicklungsanwendungen, bei denen der Draht eng auf kleine Spulen gewickelt oder in flache PCB-Designs integriert werden muss.
| Artikel |
Technik
Anforderung |
Muster 1 |
Muster 2 |
| Einzelner Drahtdurchmesser mm |
0,115-0,140 |
0,120 |
0,122 |
| Leiterdurchmesser |
0,10±0,003 |
0,098 |
0,010 |
| Außendurchmesser mm |
≤1,20 |
1,05 |
1,05 |
| Widerstand Ω/m (20°C) |
≤0,03968 |
0,03625 |
0,03632 |
| Dielektrische Festigkeit V |
≥2000 |
4300 |
4400 |
| Nadelloch |
Max. 20/6m |
0 |
1 |
| Lötbarkeit |
Temperatur: 390±5°C
7s Oberfläche glatt, keine Nadellöcher, keine Rückstände |
✓ |
✓ |
FAQ
1. Wie unterscheiden sich Ihre Produkte von denen der Konkurrenz? Was sind Ihre Vorteile?
Wir bieten eine vollständige Palette von Hochfrequenz-Magnetdrahtprodukten an, darunter Litze, rechteckigen emaillierten Kupferdraht, runden emaillierten Kupferdraht, dreifach isolierten Draht usw., um verschiedene Anforderungen zu erfüllen. Wir unterstützen die Anpassung kleiner Chargen und gewährleisten Qualität und Lieferung auch während Ihrer F&E- oder Start-up-Phase.
2. Erheben Sie eine Werkzeuggebühr? Wie viel? Ist sie erstattungsfähig? Wie?
Für spezielle kundenspezifische Produkte fällt eine Werkzeuggebühr an, deren Höhe von den spezifischen Spezifikationen abhängt. Die Werkzeuggebühr ist nach Erreichen einer bestimmten Bestellmenge erstattungsfähig.
3. Haben Sie eine Mindestbestellmenge (MOQ)?
Ja, die MOQ wird basierend auf der Drahtspezifikation und dem Typ bestimmt.
4. Welche Prüfgeräte haben Sie?
Laser-Durchmesser-Messgerät, Hochspannungs-Funkenprüfgerät, Dehnungsmessgerät, Rückfederungsprüfgerät, Spannungsfestigkeitsprüfgerät, Lötbarkeitsprüfgerät, Widerstandsprüfgerät usw.
5. Was sind Ihre spezifischen Produktkategorien?
Litze, rechteckiger emaillierter Kupferdraht, Magnetdraht, selbstklebender Draht, TIW (dreifach isolierter Draht), OCC-Draht, Silberdraht, versilberter Draht.
6. Für welche Kunden oder Märkte sind Ihre Produkte geeignet?
Unsere Produkte sind ideal für Anwendungen, die hohe Effizienz und platzsparende Lösungen in Hochfrequenz-AC-Umgebungen erfordern, einschließlich Leistungselektronik & Netzteile, On-Board-Ladegeräte für Elektrofahrzeuge, drahtlose Ladesysteme, grüne Energie, Kommunikation & IT, medizinische Geräte, Industrieroboter, Servomotoren usw.
7. In welche Länder oder Regionen haben Sie exportiert?
Hauptmärkte sind Europa und die USA sowie Südkorea, Japan, Indien und Südostasien.
8. Sind Ihre Produkte kostengünstig? In welcher Weise?
Wir bieten eine vollständige Palette von Produkten mit hoher Qualität, kurzen Lieferzeiten und Unterstützung für kundenspezifische Anpassungen und gemischte Chargen, die Ihre One-Stop-Einkaufsbedürfnisse erfüllen.
9. Wie halten Sie die Kundeninformationen vertraulich?
Wir können auf Anfrage eine Vertraulichkeitsvereinbarung (NDA) unterzeichnen und verpflichten uns, deren Bedingungen während des gesamten Kooperationsprozesses strikt einzuhalten.

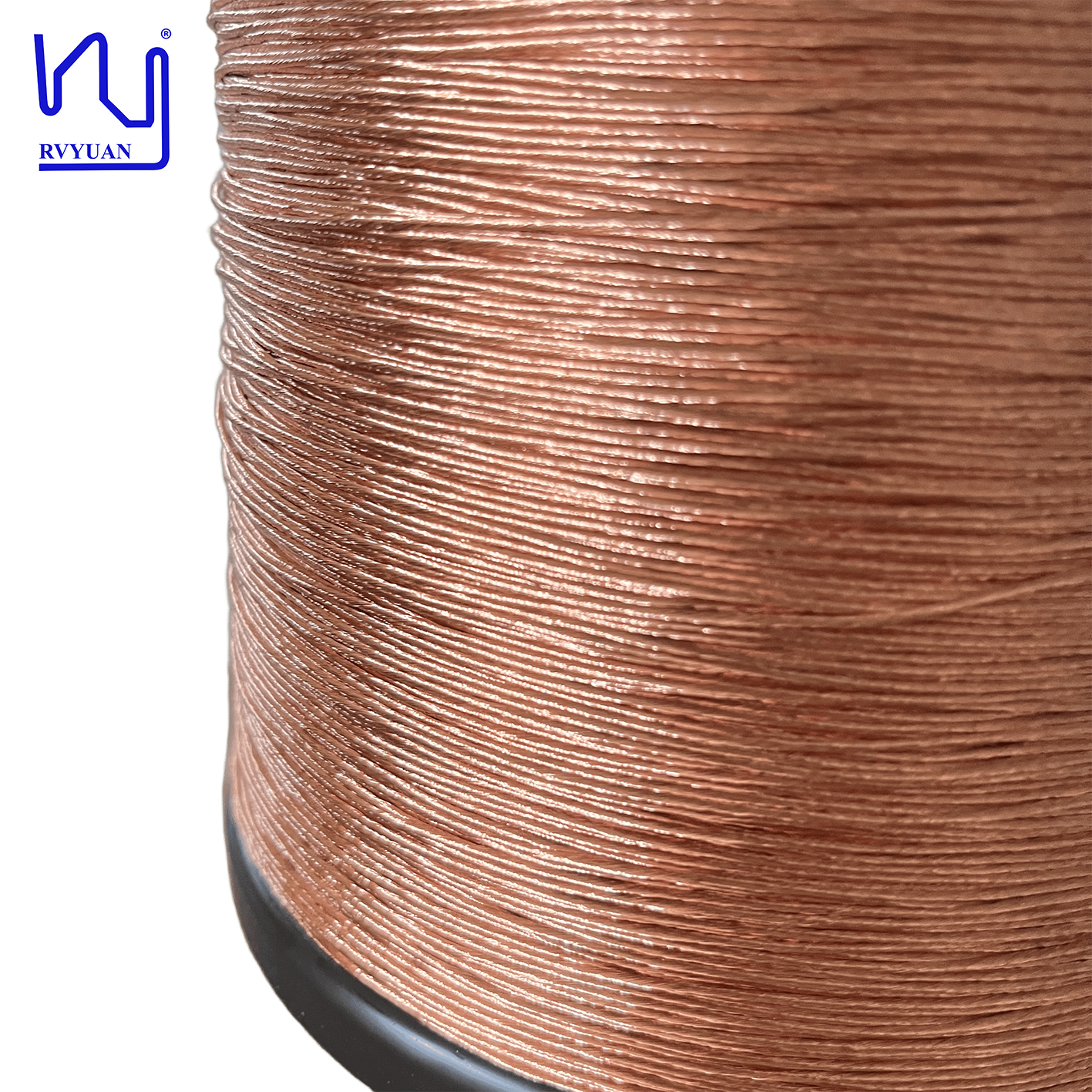

Produktbild
