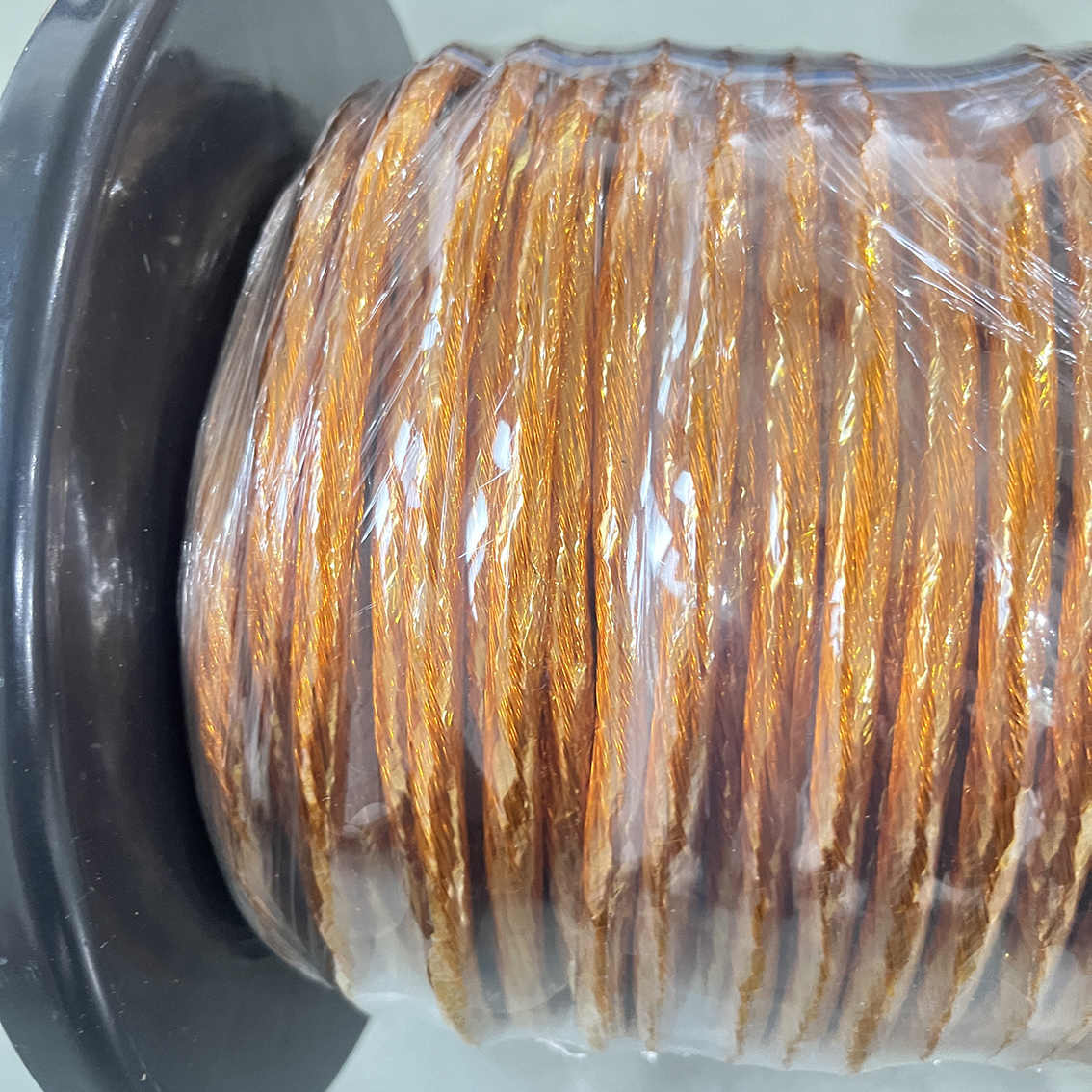

6KV PI-Folie Kapton-Band-Transformatorwicklung Hochfrequenzisolierung Bandkupfer-Litze
Die Beschaffung von bandisolierten Litzen zwingt Ingenieure normalerweise zu einem schwierigen Kompromiss: entweder lange Lieferzeiten mit riesigen Mindestbestellmengen in Kauf nehmen oder Standardprodukte verwenden, die nicht ganz für die Anwendung geeignet sind. RVYUAN bricht neue Wege, indem es eine agilere, vertikal integrierte Lieferkette bereitstellt, die für den heutigen Ingenieur entwickelt wurde. Wenn Sie einen bestimmten Strangdurchmesser suchen, eine spezielle Geometrie haben oder von PET- auf PI-Folie (Kapton) umsteigen möchten, verfügen wir über die Anpassungsfähigkeit, Sie während Ihres Entwicklungszyklus vom Prototyping bis zur Produktion zu unterstützen.
Ruiyuan ist in der Lage, komplexe Litzen mit Produktionsvolumina von nur 10 kg bis 50 kg herzustellen. Dies ermöglicht es Ihrem Team, neue Designs zu experimentieren und zu optimieren, ohne potenziell zu viele Schirme zu kaufen. Wir führen 3 Hauptfolienoptionen: Polyesterimid (PET) für Klasse 130, Polyimid (PI) für Hochtemperaturklasse 180 und ETFE-Isolierung.
Da wir den gesamten Prozess kontrollieren – Verdrillen, Bandieren und Profilieren – können wir garantieren, dass jede kundenspezifische Anfertigung eine gleichmäßige Spannung und dielektrische Integrität aufweist. Aber nicht nur das, wir können Ihnen die Expertise bieten, die Sie benötigen, um die richtige Konstruktion für Ihr spezielles Projekt zu erstellen. Unsere Litze mit Bandisolierung ist für die Belastung durch Hochspannung ausgelegt und hat in typischen Ausführungen eine Durchschlagsspannung von mehr als 6.000 V. Indem wir die Notwendigkeit mehrerer Ebenen von Unterlieferanten reduzieren, vereinfachen wir Ihren Beschaffungsprozess und stellen sicher, dass Ihre Designänderungen zeitnah und genau umgesetzt werden. Für Projekte mit bandisolierten Litzen jeder Größe, wenn Sie einen Partner benötigen, der die Bedeutung von Präzision, Zuverlässigkeit und Geschwindigkeit versteht, sind Sie bei RVYUAN genau richtig.
Technische Spezifikationen
Name: Bandisolierte Litze (155/Klasse)
Spezifikation: 0,32X 250
Modell: 2UEW-F-PI
Bandname: PI
Band-Spezifikation: 0,025x20
| Artikel |
Technische Anforderung |
Muster 1 |
| Einzeladerdurchmesser (mm) |
0,340-0,357 |
0,344-0,352 |
| Leiter |
0,32±0,005 |
0,315-0,320 |
| Außendurchmesser (mm) |
≤6,00 |
5,10-5,57 |
| Widerstand (Ω/m) |
≤0,001428 |
0,001340 |
| Dielektrizitätsfestigkeit (V) |
≥6000 |
13700 |
| Teilung (mm) |
130±20 |
130 |
| Anzahl der Stränge |
156 |
(31X4)+32 |
| Bandüberlappung (%) |
≥50 |
54 |
| Wicklung |
Kein Riss |
ok |
Häufig gestellte Fragen
Kann ich Produkte mit meinem eigenen Logo, meiner Größe und Form anpassen?
Ja, aber die Mindestbestellmenge (MOQ) ist verhandelbar.
Was sind Ihre Zahlungsmethoden?
T/T, D/P, L/C, PayPal.
Welche Kurierdienste nutzen Sie?
FedEx, DHL, TNT, UPS, mit Rabatten bis zu 80%.
Wie unterscheiden sich Ihre Produkte von denen der Konkurrenz? Was sind Ihre Vorteile?
Wir bieten eine vollständige Palette von Hochfrequenz-Magnetdrahtprodukten an, darunter Litzen, rechteckige emaillierte Kupferdrähte, runde emaillierte Kupferdrähte, dreifach isolierte Drähte usw., um verschiedene Anforderungen zu erfüllen. Wir unterstützen die Kleinserienanpassung und gewährleisten Qualität und Lieferung auch während Ihrer F&E- oder Start-up-Phase.
Berechnen Sie eine Werkzeuggebühr? Wie viel? Ist sie erstattungsfähig? Wie?
Für spezielle kundenspezifische Produkte fällt eine Werkzeuggebühr an, deren Höhe von den spezifischen Spezifikationen abhängt. Die Werkzeuggebühr ist nach Erreichen einer bestimmten Bestellmenge erstattungsfähig.
Haben Sie eine Mindestbestellmenge (MOQ)?
Ja, die MOQ wird basierend auf der Drahtspezifikation und dem Drahttyp bestimmt.
Welche Prüfgeräte haben Sie?
Laser-Durchmesser-Messgerät, Hochspannungs-Funkenprüfgerät, Dehnungsmessgerät, Rückstellprüfgerät, Spannungsprüfgerät, Lötbarkeitsprüfgerät, Widerstandsmessgerät usw.
