Detailinformationen

Temperatur:	155	Widerstand:	≤0,001428 Ω/m
Durchbruchspannung:	Min.6000	Durchmesser:	0.32mm
Stränge:	156	Einzeldrahtdurchmesser:	0,340–0,357 mm

Produkt-Beschreibung

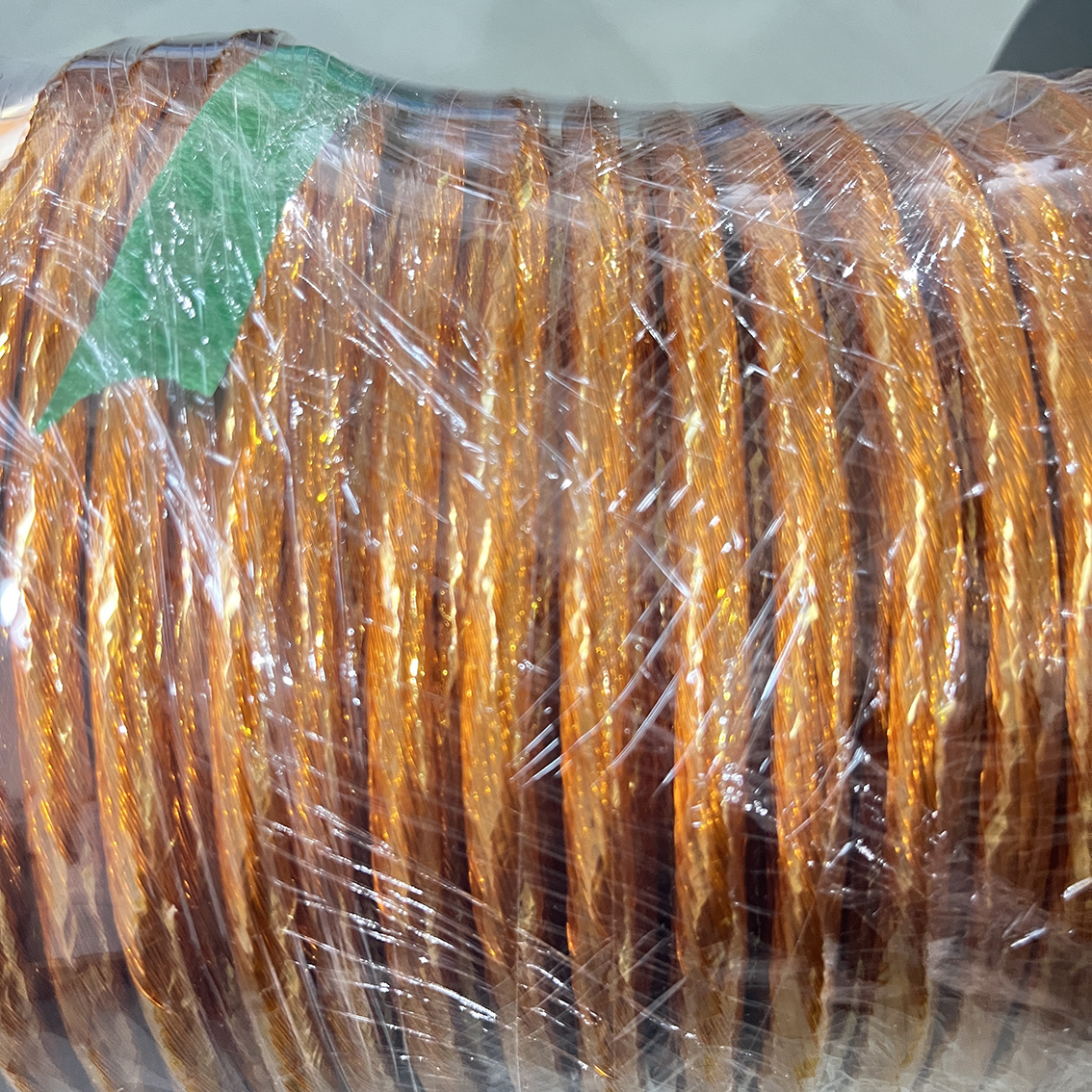

Klasse H 250/0,32mm Bandlitze PI-Isolierung emaillierter Kupferdraht mit thermischer Stabilität für EV-Spulen

Diese Bandlitze wurde entwickelt, um die anspruchsvollen Sicherheits- und Effizienzanforderungen des heutigen Elektrofahrzeugs (EV) zu erfüllen. Unsere Bandlitze verfügt über eine präzise aufgetragene Polyimid (PI/Kapton)-Folie, die sie hochisolierend macht und auch in sehr kleinen Hohlräumen eingesetzt werden kann. Darüber hinaus können unsere kundenspezifischen Bandlitzen und Kabel einen besseren Füllfaktor und eine höhere Stromdichte für eine kompakte thermische Lösung erzielen.

Mit einem festen Bandüberlappungsprozentsatz in Schritten von (einstellbar bis maximal 55 %) stellen wir sicher, dass keine Lücken auf Mikroniveau vorhanden sind, sodass Ihre Ladesysteme Spannungsfestigkeiten von >10.000 V in geschichteten Aufbauten bewältigen können.

Unser vertikal integrierter Produktionsprozess in Tianjin ermöglicht uns eine strenge Qualitätskontrolle auf jedem einzelnen Meter des von uns hergestellten Drahtes. Mit unserer PI-isolierten Bandlitze können Designer kleinere, sicherere und langlebigere Lademodule entwickeln, die die treibende Kraft der Hochleistungsenergieübertragung bewältigen können. Arbeiten Sie mit uns zusammen, um die nächste Generation von EV-Plattformen mit der höchsten Qualität an elektrischer Isolierung voranzutreiben.

Technische Spezifikationen

Name: Bandlitze (155/Klasse)

Spezifikation: 0,32X 250

Modell: 2UEW-F-PI

Bandname: PI

Band-Spezifikation: 0,025x20

Artikel	Technische Anforderung	Muster 1
Einzeladerdurchmesser (mm)	0,340-0,357	0,344-0,352
Leiter	0,32±0,005	0,315-0,320
Außendurchmesser (mm)	≤6,00	5,10-5,57
Widerstand (Ω/m)	≤0,001428	0,001340
Dielektrische Festigkeit (V)	≥6000	13700
Steigung (mm)	130±20	130
Anzahl der Litzen	156	(31X4)+32
Bandüberlappung (%)	≥50	54
Wicklung	KEIN Riss	ok

Häufig gestellte Fragen

Kann ich Produkte mit meinem eigenen Logo, meiner Größe und Form anpassen?

Ja, aber die Mindestbestellmenge (MOQ) unterliegt der Verhandlung.

Was sind Ihre Zahlungsmethoden?

T/T, D/P, L/C, PayPal.

Welche Kurierdienste nutzen Sie?

FedEx, DHL, TNT, UPS, mit Rabatten bis zu 80 %.

Wie unterscheiden sich Ihre Produkte von denen der Konkurrenz? Was sind Ihre Vorteile?

Wir bieten eine vollständige Palette von Hochfrequenz-Magnetdrahtprodukten an, darunter Litzen, rechteckige emaillierte Kupferdrähte, runde emaillierte Kupferdrähte, dreifach isolierte Drähte usw., um verschiedene Anforderungen zu erfüllen. Wir unterstützen die Kleinserienanpassung und gewährleisten Qualität und Lieferung auch während Ihrer F&E- oder Start-up-Phase.

Berechnen Sie eine Werkzeuggebühr? Wie viel? Ist sie erstattungsfähig? Wie?

Für spezielle kundenspezifische Produkte fällt eine Werkzeuggebühr an, deren Höhe von den spezifischen Spezifikationen abhängt. Die Werkzeuggebühr ist nach Erreichen einer bestimmten Bestellmenge erstattungsfähig.

Haben Sie eine Mindestbestellmenge (MOQ)?

Ja, die MOQ wird basierend auf der Drahtspezifikation und dem Drahttyp bestimmt.

Welche Prüfgeräte haben Sie?

Laser-Durchmesser-Messgerät, Hochspannungs-Funkenprüfgerät, Dehnungsmessgerät, Rückfederungsprüfgerät, Spannungsprüfgerät, Lötbarkeitsprüfgerät, Widerstandsprüfgerät usw.

Größe und Tag:

Herkunftsort:	China
Markenname:	RVYUAN
Zertifizierung:	ISO9001/ISO14001 /UL/SGS
Modellnummer:	2UEW-F-PI 0,07x800

Min Bestellmenge:	20kg
Preis:	Verhandelbar
Verpackung Informationen:	Spule mit Karton
Lieferzeit:	15 Werktage
Zahlungsbedingungen:	T/T/Paypal
Versorgungsmaterial-Fähigkeit:	Befriedigen Sie Ihre Nachfrage
