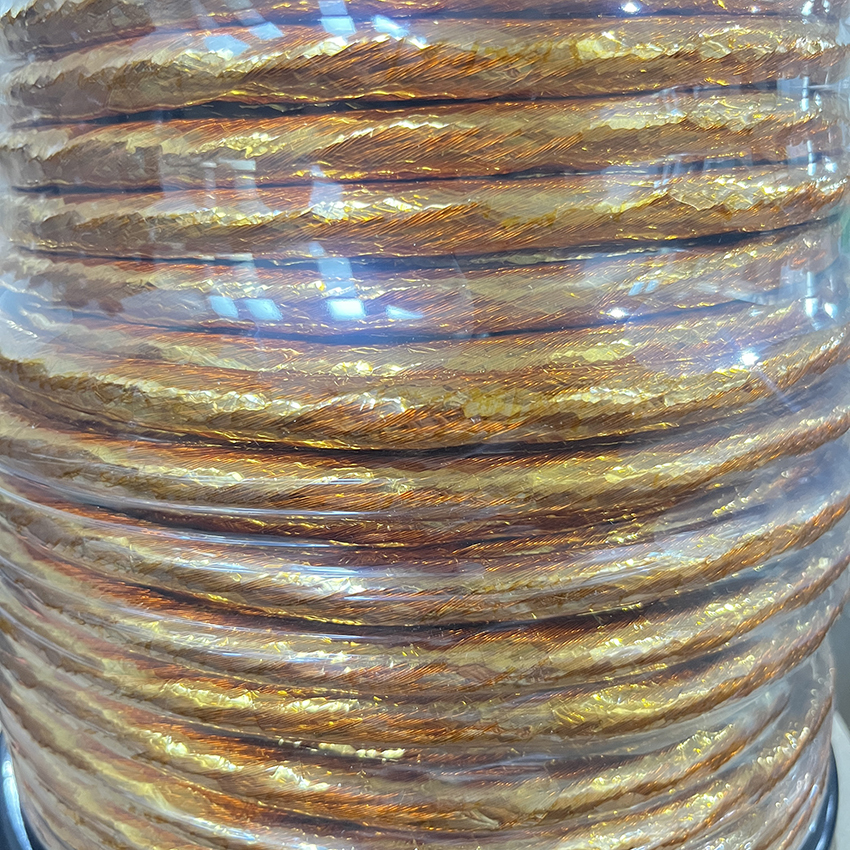

Hochtemperatur-PI-isolierter, bandkaschierter Litzendraht 0,32 mm x 528 Litzen für zuverlässige elektrische Leistung
Der bandkaschierte Litzendraht ist für den Einsatz in Hochtemperatur-Hochleistungsbereichen konzipiert, in denen die Qualität der Isolierung und die thermische Stabilität sehr hoch sein müssen.
Spezifikation: Unter Verwendung von PI-Band wird der Draht auf einen mehrlitzigen Litzendraht (32 x 528) gewickelt, der Ihnen Flexibilität und Zuverlässigkeit bietet. Er wird gründlich verarbeitet, um sicherzustellen, dass Größe, Widerstand und Wicklungsfestigkeit des Litzendrahts konstant bleiben.
Der Litzendraht ist gut isoliert und hat auch den Dielektrizitätstest von 15.000 V bestanden, was eine hohe Beständigkeit gegen elektrische Belastungen aufweist. Er hat eine Bandüberlappung von 54 %, die gewährleistet, dass die Schutzschicht durchgehend gleichmäßig abgedeckt ist. Dieser bandkaschierte Litzendraht eignet sich für Anwendungen, die eine lange Lebensdauer und stabile Leistung erfordern.
Typische Anwendungen sind elektrische Steuerungen, Automatisierungsausrüstung, Transformatoren, Prüfinstrumente, Sensoren und Hochtemperaturkabel. Aufgrund des guten Gleichgewichts zwischen mechanischen und elektrischen Eigenschaften eignet er sich für Anwendungen, bei denen ein gewöhnlicher Isolationsdraht nicht richtig funktioniert.
Wir bieten kundenspezifische Produktion mit einer Mindestbestellmenge (MOQ) von 30 kg zur Unterstützung der Produktentwicklung und flexiblen Einkäufe. Dies ist perfekt geeignet für Kunden, die Musterversuche, Kleinserienproduktion oder kundenspezifische Spezifikationen durchführen möchten.
Wir bieten auch PET-, PTFE- und ETFE-Isolierfolien an.
PET kann kostengünstig für eine Reihe von Standardprodukten eingesetzt werden.
PTFE ist der Standard für Hochtemperatur-, chemisch aggressive und reine Umgebungen. Da ETFE eine ausgezeichnete Abriebfestigkeit, Witterungsbeständigkeit und langfristige Haltbarkeit aufweist, ist es eine gute Wahl für Anwendungen, die solche Eigenschaften erfordern.
Mit diesen Folienoptionen kann der Endverbraucher die am besten geeignete Isolationslösung basierend auf Anwendung, Kosten und Leistung auswählen.
Technische Spezifikationen
Name: Bandkaschierter Litzendraht (155/Klasse)
Spezifikation: 0,32 x 528
Modell: 2UEW-F-PI
Bandname: PI
Band-Spezifikation: 0,025 x 20
| Spezifikation: 0,32 x 528 |
Modell: 2UEW-F-PI |
|
| Bandname: PI |
Band-Spezifikation: 0,025 x 20 |
|
| Artikel |
Technische Anforderung |
Muster 1 |
| Einzeladerdurchmesser mm |
0,340-0,357 |
0,340-0,352 |
| Leiter |
0,32 ± 0,005 |
0,318-0,320 |
| Außendurchmesser mm |
≤ 11,29 |
10,47-11,05 |
| Widerstand Ω/m |
≤ 0,000422 |
0,000396 |
| Dielektrische Festigkeit V |
≥ 6000 |
15000 |
| Steigung (mm) |
130 ± 20 |
130 |
| Anzahl der Litzen |
528 |
22*3*8 |
| Bandüberlappung % |
≥ 50 |
54 |
| Wicklung |
Keine Risse |
ok |
Häufig gestellte Fragen
Kann ich Produkte mit meinem eigenen Logo, meiner Größe und meiner Form anpassen?
Ja, aber die Mindestbestellmenge (MOQ) ist verhandelbar.
Was sind Ihre Zahlungsmethoden?
T/T, D/P, L/C, PayPal.
Welche Kurierdienste nutzen Sie?
FedEx, DHL, TNT, UPS, mit Rabatten bis zu 80 %.
Wie unterscheiden sich Ihre Produkte von denen der Konkurrenz? Was sind Ihre Vorteile?
Wir bieten eine vollständige Palette von Hochfrequenz-Magnetdrahtprodukten an, darunter Litzendraht, rechteckigen emaillierten Kupferdraht, runden emaillierten Kupferdraht, dreifach isolierten Draht usw., um verschiedene Anforderungen zu erfüllen. Wir unterstützen kundenspezifische Kleinserienfertigung und gewährleisten Qualität und Lieferung auch während Ihrer F&E- oder Start-up-Phase.
Erheben Sie eine Werkzeuggebühr? Wie viel? Ist sie erstattungsfähig? Wie?
Für spezielle kundenspezifische Produkte fällt eine Werkzeuggebühr an, deren Höhe von den spezifischen Spezifikationen abhängt. Die Werkzeuggebühr ist nach Erreichen einer bestimmten Bestellmenge erstattungsfähig.
Haben Sie eine Mindestbestellmenge (MOQ)?
Ja, die MOQ wird basierend auf der Drahtspezifikation und dem Typ bestimmt.
Welche Prüfgeräte haben Sie?
Laser-Durchmesser-Messgerät, Hochspannungs-Funkenprüfgerät, Dehnungsmessgerät, Rückstellprüfgerät, Spannungsprüfgerät, Lötbarkeitsprüfgerät, Widerstandsmessgerät usw.
