Kundenspezifischer PI-bandierter Litzendraht Hochfrequenz-Rein-Kupfer-emaillierter Wickeldraht für EV-Motor-Transformator AC 6000V Kapton

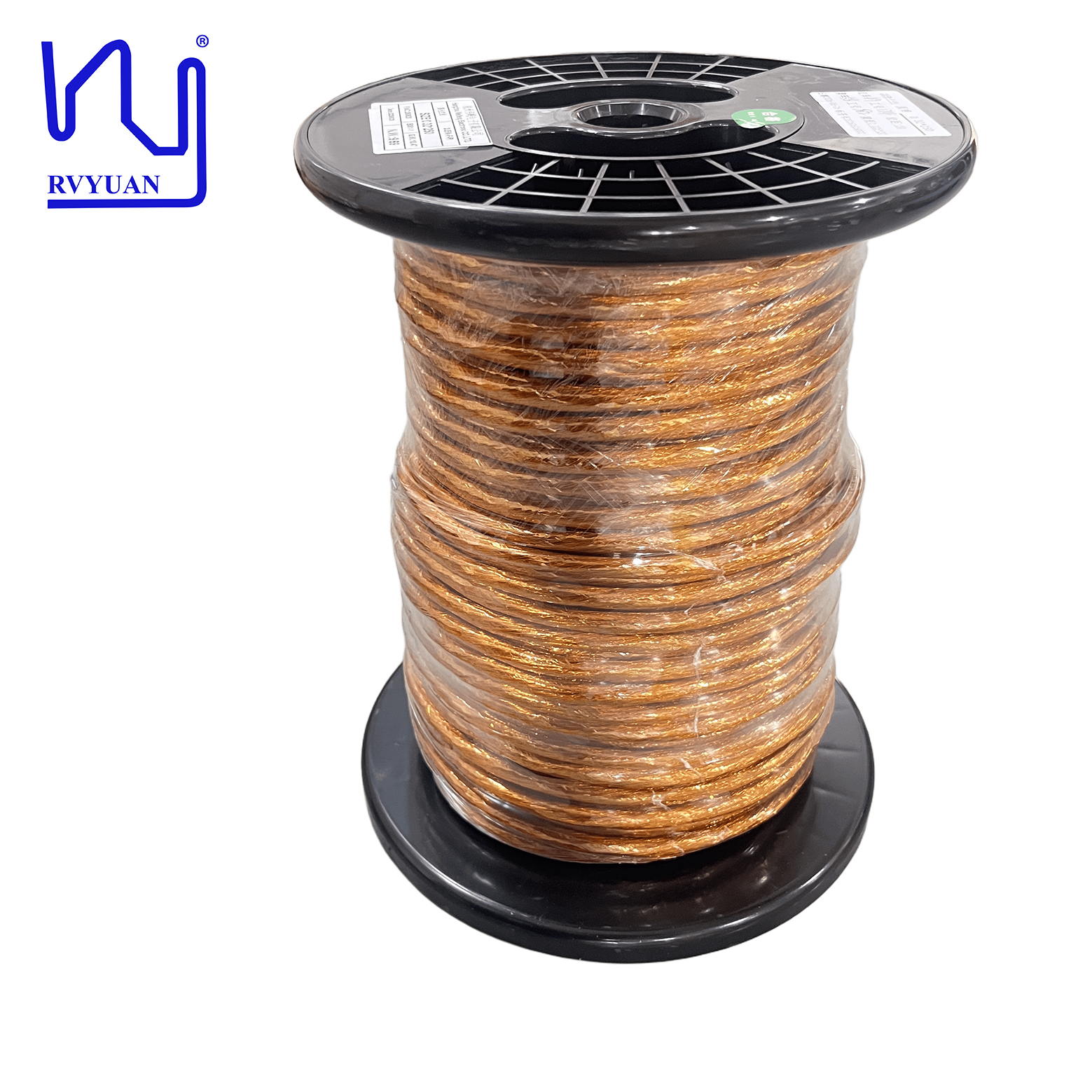

Dies ist ein kundenspezifischer bandierter Litzendraht, bestehend aus 250 Litzen aus 0,32 mm Polyurethan-emailliertem Kupferdraht, umwickelt mit PI-Band.
In EV-Anwendungen gewährleisten die hohe Strombelastbarkeit und die ausgezeichnete thermische Beständigkeit des Drahtes, dass er den Anforderungen von On-Board-Ladegeräten und DC-Schnellladegeräten gerecht wird. Die Polyesterimid-Isolierung bietet überlegenen Schutz gegen thermische und elektrische Belastungen, was für die Aufrechterhaltung der Leistung über längere Zeiträume unerlässlich ist.
Das mehrsträngige Design des Litzendrahts minimiert den Skin-Effekt, reduziert den Wechselstromwiderstand und verbessert die Effizienz der Energieübertragung in Hochfrequenzumgebungen. Dies ist besonders vorteilhaft in EV-Ladegeräten, wo eine effiziente Energieumwandlung entscheidend für die Verkürzung der Ladezeiten und die Verbesserung der Gesamtleistung des Systems ist.
Zusätzlich zu seinen Anwendungen in EVs eignet sich dieser Litzendraht auch für den Einsatz in Hochfrequenztransformatoren, wo er zur Reduzierung von Wirbelstromverlusten und zur Verbesserung des Wärmemanagements beiträgt. Seine kompakte Größe und hohe Leistung machen ihn zur idealen Wahl für Ingenieure, die ihre Designs auf Effizienz und Zuverlässigkeit optimieren möchten.
1. Kann ich Produkte mit meinem eigenen Logo, meiner Größe und meiner Form anpassen?
Ja, aber die MOQ (Mindestbestellmenge) ist verhandelbar.
2. Was sind Ihre Zahlungsmethoden?
T/T, D/P, L/C, PayPal.
3. Welche Kurierdienste nutzen Sie?
FedEx, DHL, TNT, UPS, mit Rabatten bis zu 80%.
4. Wie unterscheiden sich Ihre Produkte von denen der Konkurrenz? Was sind Ihre Vorteile?
Wir bieten eine vollständige Palette von Hochfrequenz-Magnetdrahtprodukten an, darunter Litzendraht, rechteckigen emaillierten Kupferdraht, runden emaillierten Kupferdraht, dreifach isolierten Draht usw., um verschiedene Anforderungen zu erfüllen. Wir unterstützen die Anpassung kleiner Chargen und gewährleisten Qualität und Lieferung auch während Ihrer F&E- oder Start-up-Phase.
5. Berechnen Sie eine Werkzeuggebühr? Wie viel? Ist sie erstattungsfähig? Wie?
Für spezielle kundenspezifische Produkte fällt eine Werkzeuggebühr an, deren Höhe von den spezifischen Spezifikationen abhängt. Die Werkzeuggebühr ist nach Erreichen einer bestimmten Bestellmenge erstattungsfähig.
6. Haben Sie eine Mindestbestellmenge (MOQ)?
Ja, die MOQ wird basierend auf der Drahtspezifikation und dem Typ bestimmt.
7. Welche Prüfgeräte haben Sie?
Laser-Durchmesser-Messgerät, Hochspannungs-Funkenprüfgerät, Dehnungsmessgerät, Rückstellprüfgerät, Spannungsfestigkeitsprüfgerät, Lötbarkeitsprüfgerät, Widerstandsprüfgerät usw.
Datenblatt für bandierten Litzendraht 0,32 mm x 250
Name: Bandierter Litzendraht (180/Klasse)
Spezifikation: 0,32 x 250
Modell: 2UEW-F-PI
Bandname: PI
Band-Spezifikation: 0,025 x 20
| Artikel |
Technische Anforderung |
Muster 1 |
| Einzelner Drahtdurchmesser mm |
0,340-0,357 |
0,344-0,352 |
| Leiter |
0,32 ± 0,005 |
0,315-0,320 |
| Außendurchmesser mm |
≤6,00 |
5,10-5,57 |
| Widerstand Ω/m |
≤0,001428 |
0,001340 |
| Dielektrische Festigkeit V |
≥6000 |
13700 |
| Steigung (mm) |
130 ± 20 |
130 |
| Anzahl der Litzen |
156 |
(31x4)+32 |
| Bandüberlappung % |
≥50 |
54 |
| Wicklung |
Kein Riss |
ok |
