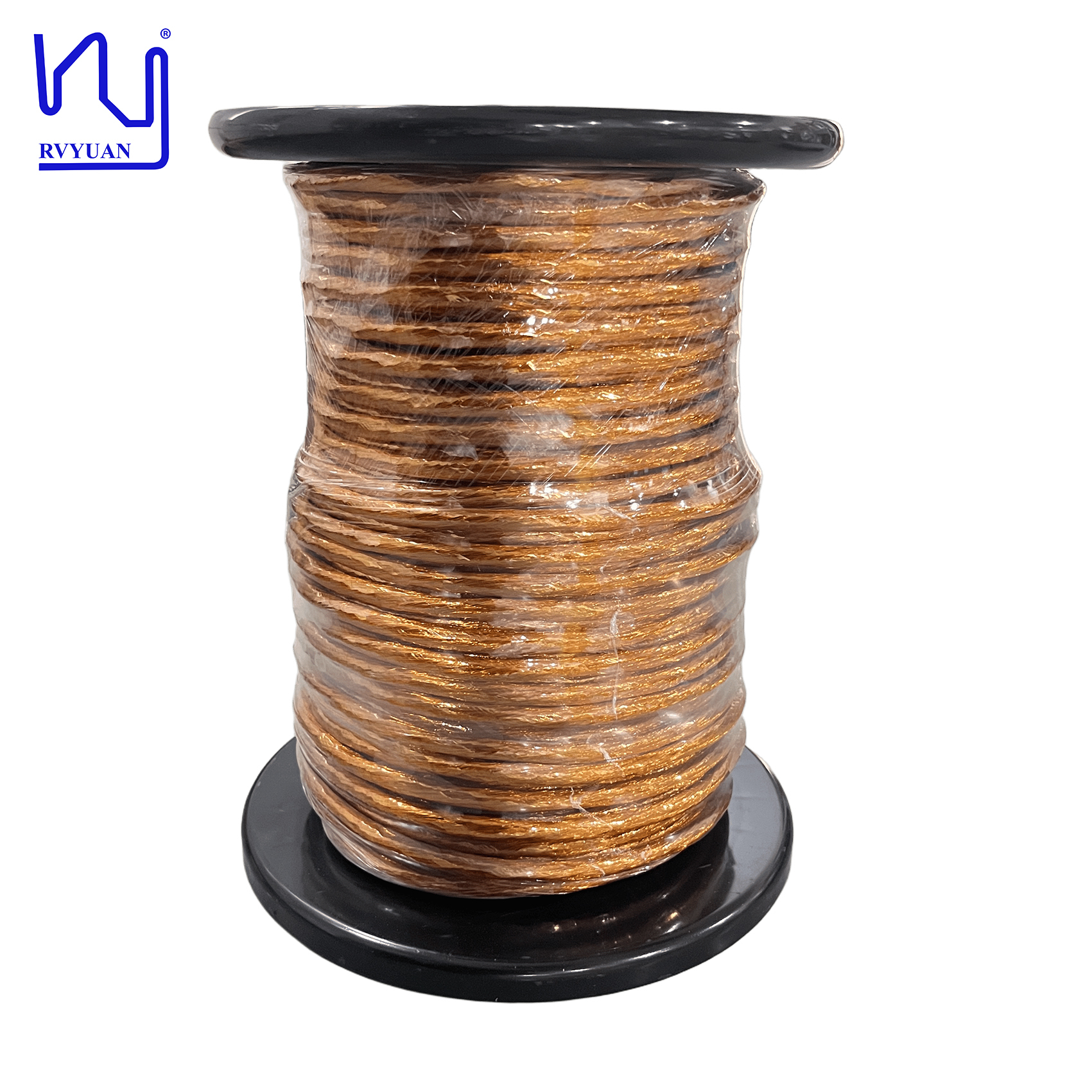

Geteilter Litzendraht 0,32 mm 250 Litzen Hochtemperatur-Hochfrequenz-PI-Isolierung
Dieser Hochleistungs-Litzendraht aus Kupfer verfügt über eine Polyimid (PI)-Isolierung für thermische Umgebungen der Klasse 180, was ihn ideal für Transformatoranwendungen macht, die eine außergewöhnliche Temperaturbeständigkeit und Hochfrequenzleistung erfordern.
Produktübersicht
RVYUAN bietet zwei primäre Folienisolierungsoptionen: Polyesterimid (PET) für Umgebungen der Klasse 130 und Polyimid (PI/Kapton) für Bedingungen der Klasse 180, bei denen anhaltende Hitze geringere Materialien beeinträchtigen würde. Die einstellbare Überlappungsrate des Bandes von bis zu 55 % gewährleistet eine optimale Isolationsabdeckung, wobei die präzise Fertigung eine gleichmäßige Überlappung über Hunderte von Metern aufrechterhält, um Schwachstellen unter Hochspannungsbelastung zu vermeiden.
Bei ordnungsgemäßer Herstellung hält diese Isolierung Durchbruchspannungen von über 6.000 V bei Standardausführungen stand und kann bei Mehrschichtkonfigurationen 10.000 V übertreffen.
Zielanwendungen
Hochfrequenztransformatoren
SMPS- und Leistungsinvertertransformatoren, die bei zehn oder Hunderten von Kilohertz arbeiten, profitieren von der Klassifizierung der Kapton-Isolierung nach Klasse 180, die die Lebensdauer durch Reduzierung von Heißpunkttemperaturen und Verhinderung ungeplanter Abschaltungen erheblich verlängert.
Ladeinfrastruktur für Elektrofahrzeuge
On-Board-Ladegeräte (OBC) und DC-Schnellladegeräte (DCFC) verwenden profilierte geteilte Litzendrähte, um eine hohe Stromdichte in größenbeschränkten Gehäusen zu erreichen. Die überlegene dielektrische Festigkeit ist besonders kritisch für aufkommende 800-V-Batteriearchitekturen in Elektrofahrzeugen.
Individualisierung und Lieferkette
RVYUAN unterstützt flexible Produktionsmengen von 10 kg bis 50 kg, abhängig vom Litzen-Durchmesser und der endgültigen Geometrie. Unser vertikal integrierter Fertigungsprozess in Tianjin ermöglicht schnelle Designiterationen und eliminiert die Koordination über mehrere Lieferanten hinweg, was eine schnelle Umsetzung von Spezifikationsänderungen wie dünnere Bandlagen oder engere Verdrillungspitches ermöglicht.
Technische Spezifikationen
Name: Geteilter Litzendraht (155/Klasse)
Spezifikation: 0,32 x 250
Modell: 2UEW-F-PI
Bandname: PI
Band-Spezifikation: 0,025x20
| Artikel |
Technische Anforderung |
Muster 1 |
| Einzel-Drahtdurchmesser (mm) |
0,340-0,357 |
0,344-0,352 |
| Leiter |
0,32±0,005 |
0,315-0,320 |
| Außendurchmesser (mm) |
≤6,00 |
5,10-5,57 |
| Widerstand (Ω/m) |
≤0,001428 |
0,001340 |
| Dielektrische Festigkeit (V) |
≥6000 |
13700 |
| Steigung (mm) |
130±20 |
130 |
| Anzahl der Litzen |
156 |
(31x4)+32 |
| Bandüberlappung (%) |
≥50 |
54 |
| Wicklung |
KEINE Risse |
ok |
Häufig gestellte Fragen
Kann ich Produkte mit meinem eigenen Logo, meiner Größe und Form anpassen?
Ja, aber die Mindestbestellmenge (MOQ) ist verhandelbar.
Was sind Ihre Zahlungsmethoden?
T/T, D/P, L/C, PayPal.
Welche Kurierdienste nutzen Sie?
FedEx, DHL, TNT, UPS, mit Rabatten bis zu 80 %.
Wie unterscheiden sich Ihre Produkte von denen der Konkurrenz? Was sind Ihre Vorteile?
Wir bieten eine vollständige Palette von Hochfrequenz-Magnetdrahtprodukten an, darunter Litzendraht, rechteckigen emaillierten Kupferdraht, runden emaillierten Kupferdraht, dreifach isolierten Draht usw., um verschiedene Anforderungen zu erfüllen. Wir unterstützen die Kleinserienanpassung und gewährleisten Qualität und Lieferung auch während Ihrer F&E- oder Start-up-Phase.
Berechnen Sie eine Werkzeuggebühr? Wie viel? Ist sie erstattungsfähig? Wie?
Für spezielle kundenspezifische Produkte fällt eine Werkzeuggebühr an, deren Höhe von den spezifischen Spezifikationen abhängt. Die Werkzeuggebühr ist nach Erreichen einer bestimmten Bestellmenge erstattungsfähig.
Haben Sie eine Mindestbestellmenge (MOQ)?
Ja, die MOQ wird basierend auf der Drahtspezifikation und dem Typ bestimmt.
Welche Prüfgeräte haben Sie?
Laser-Durchmesser-Messgerät, Hochspannungs-Funkenprüfgerät, Dehnungsmessgerät, Rückfederungsprüfgerät, Spannungsfestigkeitsprüfgerät, Lötbarkeitsprüfgerät, Widerstandsprüfgerät usw.
