Kundenspezifisch gewickelte Litzen für Hochfrequenz-Transformatorwicklungen
Unsere individuell gewickelten Litzen wurden speziell für Hochfrequenz-Transformatorwicklungen entwickelt und bieten eine hervorragende Leistung in anspruchsvollen Leistungselektronikanwendungen.
Hauptmerkmale
- 800 Litzen aus 0,07 mm dickem Polyurethan-Kupferlackdraht der Klasse 155 mit lötbaren Eigenschaften
- Polyimid-Isolierung – hochwertiges dielektrisches Material mit einer Nennspannung von mindestens 6.000 V in runder Bandform
- Rechteckige (flache) Option mit einer minimalen Durchbruchspannung von 3.000 V erhältlich
- Reduziert Skin- und Proximity-Effekte für minimale Wechselstromverluste
- Verbesserte Wärmeableitung und Gesamteffizienz
- Flexible Konstruktion zum Wickeln in kompakten oder komplexen Kerngeometrien
- Vollständig anpassbar, um spezifische Spannungs-, Abmessungs- und Leistungsanforderungen zu erfüllen
Technische Spezifikationen
| Artikel |
Technische Anforderungen |
Gemessener Wert |
Ergebnis |
| Einzeldrahtdurchmesser (mm) |
0,079-0,082 |
0,079 | 0,080 | 0,079 | 0,079 | 0,080 |
Qualifiziert |
| Leiter |
0,070 ± 0,001 |
0,069 | 0,070 | 0,070 | 0,069 | 0,069 |
Qualifiziert |
| Außendurchmesser (mm) |
2,57-2,92 |
2,86 | 2,70 | 2,63 | 2,84 | 2,85 |
Qualifiziert |
| Widerstand (Ω/m) |
0,00535-0,00636 |
0,005567 | 0,005703 | 0,005771 | / | / |
Qualifiziert |
| Durchschlagsfestigkeit (V) |
≥4000 |
9360 |
Qualifiziert |
| Konfiguration |
0,07X32X5X5 |
0,07X32X5X |
Qualifiziert |
| Bandüberlappung (%) |
≥50 |
50 |
Qualifiziert |
| Bündelungsrichtung |
S/S/S |
S/S/S |
|
Anwendungen
Ideal für Hochfrequenztransformatoren, medizinische Geräte, Luft- und Raumfahrtanwendungen, Präzisionssensoren, Audioprodukte und Leistungsmodule in Verbraucher-, Automobil- und Industriestromversorgungen, die eine hervorragende Wärmeableitung und Signalintegrität erfordern.

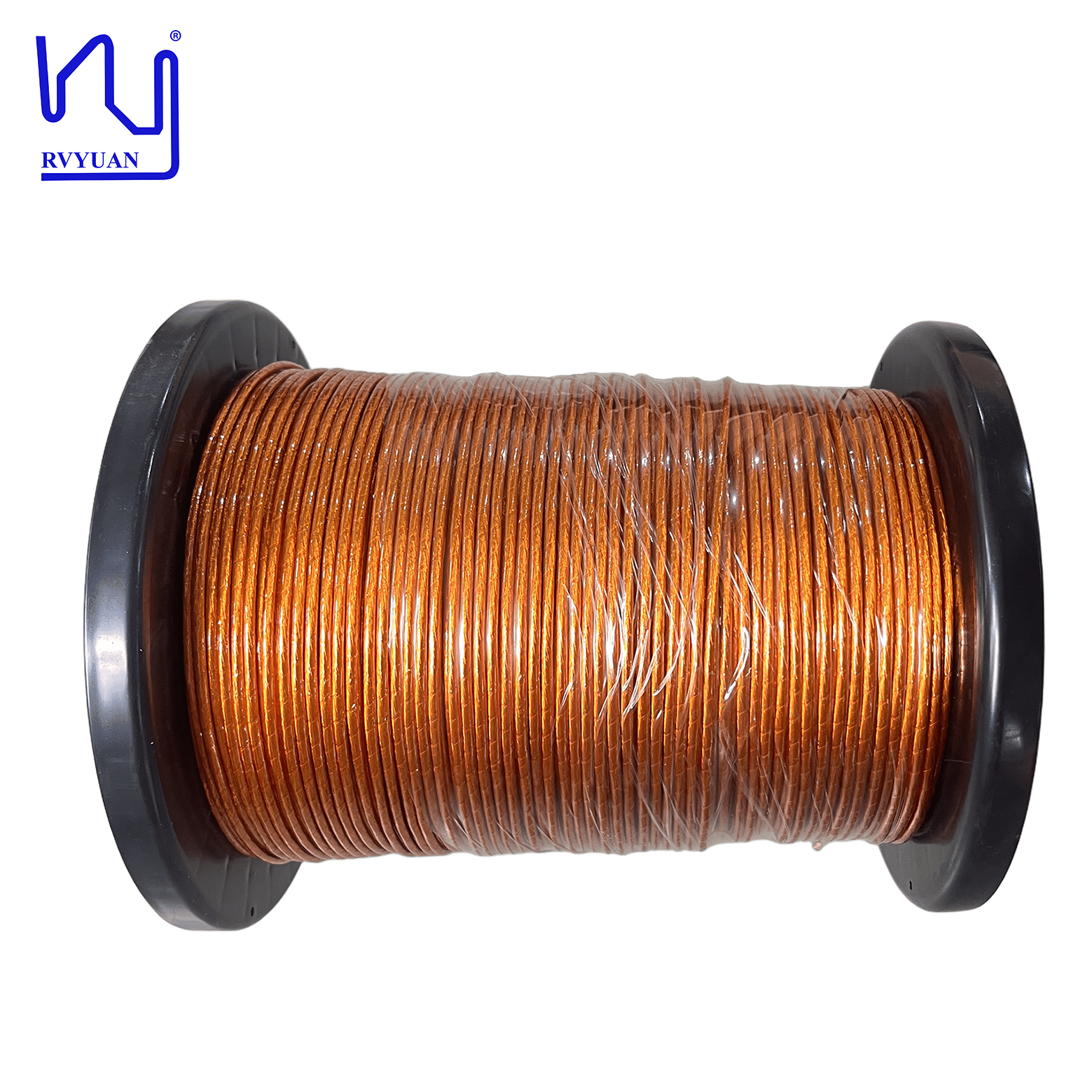

Produktbild
Häufig gestellte Fragen
Kann ich Muster zum Testen erhalten, bevor ich eine Chargenbestellung erteile?
Ja. Muster sind entweder kostenlos oder kostenpflichtig, die Versandkosten trägt jedoch der Kunde.
Wie lange ist Ihre Lieferzeit?
Musterbestellungen: 3-5 Werktage; Großbestellungen: innerhalb von 15 Werktagen nach Auftragsbestätigung abgeschlossen.
Wie läuft der Beschaffungsprozess ab?
Senden Sie eine Anfrage mit Anforderungen → Musterherstellung → Mustergenehmigung → Angebot → Proforma-Rechnung (PI) → PI-Bestätigung → Zahlungsvereinbarung → Produktion → Versand
Kann ich Produkte mit meinem eigenen Logo, meiner eigenen Größe und Form personalisieren?
Ja, aber die MOQ (Mindestbestellmenge) ist Verhandlungssache.
Was sind Ihre Zahlungsmethoden?
T/T, D/P, L/C, PayPal.
Welche Kurierdienste nutzen Sie?
FedEx, DHL, TNT, UPS, mit Rabatten bis zu 80 %.
Über welche Prüfgeräte verfügen Sie?
Laser-Durchmessermessgerät, Hochspannungs-Funkentester, Dehnungstester, Rückfederungstester, Spannungsfestigkeitstester, Lötbarkeitstester, Widerstandstester usw.
Für welche Kunden bzw. Märkte sind Ihre Produkte geeignet?
Unsere Produkte eignen sich ideal für Anwendungen, die hocheffiziente und platzsparende Lösungen in Hochfrequenz-Wechselstromumgebungen erfordern, einschließlich Leistungselektronik und Stromversorgungen, Bordladegeräte für Elektrofahrzeuge, drahtlose Ladesysteme, grüne Energie, Kommunikation und IT, medizinische Geräte, Industrieroboter, Servomotoren usw.
In welche Länder oder Regionen haben Sie exportiert?
Zu den wichtigsten Märkten zählen Europa und die USA sowie Südkorea, Japan, Indien und Südostasien.
Wie werden Kundeninformationen vertraulich behandelt?
Auf Wunsch unterzeichnen wir eine Geheimhaltungsvereinbarung (NDA) und verpflichten uns, diese während des gesamten Zusammenarbeitsprozesses strikt einzuhalten.
Alle Spezifikationen unterliegen den üblichen Fertigungstoleranzen. Kontaktieren Sie uns, um Ihre spezifischen Wicklungsanforderungen zu besprechen und detaillierte technische Datenblätter und kundenspezifische Spezifikationen zu erhalten.
