Detailinformationen

Durchmesser:	0,06 mm	Temperatur:	155
Zertifizierung:	IEC/NEMA/JIS/RoHS/ISO	Leiter:	Kupfer
Stränge:	600	Durchbruchspannung:	Min.950
Bezugsmaterial:	Nylon	Schlüsselwort:	Litzendraht, mehrere Litzen, 38 AWG, Kupferlitzendraht für Hochfrequenzanwendungen
Hervorheben:	00 , 06 mm Litz-Draht aus Nylon , 600-Nylon-Streifen für drahtlose Ladegeräte

Produkt-Beschreibung

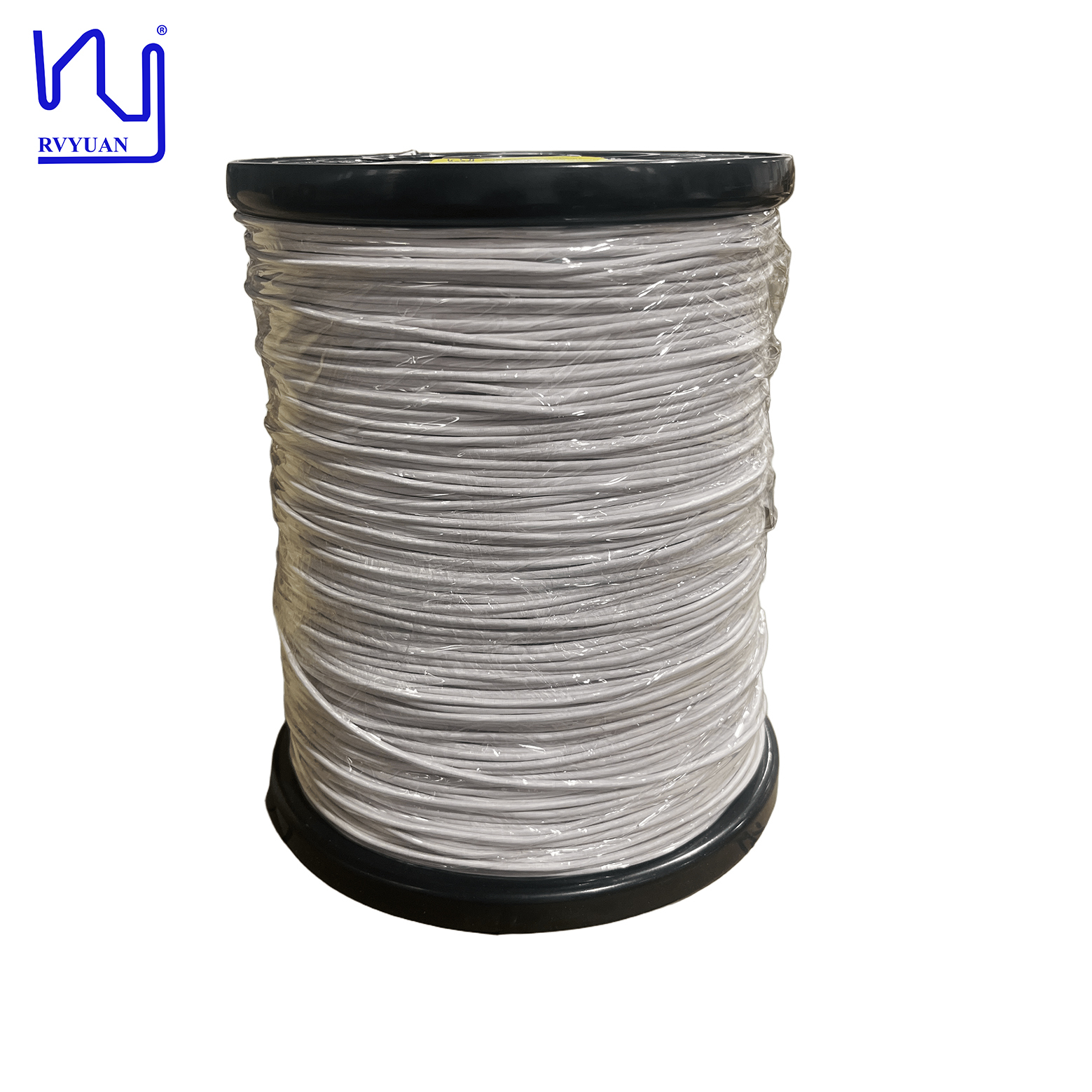

2USTC-F 0,06 mm x 600 Nylon-Servierlitze

Hochleistungslitze aus Nylon für kabellose Ladegeräte und Transformatoren mit 600 Litzen aus 0,06 mm dickem emailliertem Kupferdraht für hervorragende Hochfrequenzleistung.

Produktmerkmale

Hergestellt aus 600 einzelnen Litzen aus 0,06 mm dickem, emailliertem Kupferdraht
Präzisionslitze für einen flexiblen Kern mit hoher Dichte
Mit strapazierfähigem Nylongarn umwickelt
Alternative Serviermaterialien erhältlich: Polyestergarn und Naturseide
Anpassbar basierend auf thermischer Leistung, dielektrischer Festigkeit, Flexibilität und Kostenanforderungen

Vorteile des Nylongarn-Servierens

Warum Nylon für Transformatoranwendungen wählen?

Hervorragende Abriebfestigkeit schützt empfindliche Litzen beim Wickeln und Verlegen
Gute dielektrische Eigenschaften sorgen für eine zuverlässige elektrische Isolierung zwischen den Wicklungslagen
Die hohe Zugfestigkeit erhält die strukturelle Integrität während automatisierter Wickelprozesse aufrecht
Chemische Beständigkeit und stabile Leistung über weite Temperaturbereiche
Überlegene Flexibilität und Verschleißfestigkeit im Vergleich zu Polyester
Größere Konsistenz und geringere Kosten im Vergleich zu Naturseide

Anwendungen

Ideal für Hochfrequenz- und Hochzuverlässigkeitsanwendungen, einschließlich:

Medizinische Geräte
Luft- und Raumfahrtelektronik
HF-Transformatoren
Schaltnetzteile
Kabellose Ladegeräte

Die Litz-Konstruktion reduziert den Wechselstromwiderstand und die Skin-Effekt-Verluste bei hohen Frequenzen erheblich, verbessert die Energieeffizienz und reduziert die Wärmeentwicklung.

Technische Spezifikationen

Parameter	Technische Anforderung	Probe
Einzeldrahtdurchmesser (mm)	0,065-0,081	0,068–0,071
Leiter (mm)	0,06 ± 0,003	0,058-0,06
Außendurchmesser (mm)	≤2,24	1,90-2,05
Widerstand (Ω/m)	≤0,01161	0,01042
Durchschlagsfestigkeit (V)	≥950	3300
Teilung (mm)	33±7	√
Lochkamera	98 Fehler/6m	60
Lötbarkeit	390 ± 5 ℃ 9 s	Glatte Oberfläche, keine Löcher, keine Rückstände

Alle Spezifikationen unterliegen den üblichen Fertigungstoleranzen. Kontaktieren Sie uns für detaillierte technische Datenblätter und kundenspezifische Anforderungen.

Größe und Tag:

Herkunftsort:	China
Markenname:	RVYUAN
Zertifizierung:	ISO9001/ISO14001 /UL/SGS
Modellnummer:	0,06x600

Min Bestellmenge:	20kg
Preis:	Verhandelbar
Verpackung Informationen:	Spule mit Karton
Lieferzeit:	15 Werktage
Zahlungsbedingungen:	T/T/Paypal
Versorgungsmaterial-Fähigkeit:	Befriedigen Sie Ihre Nachfrage
