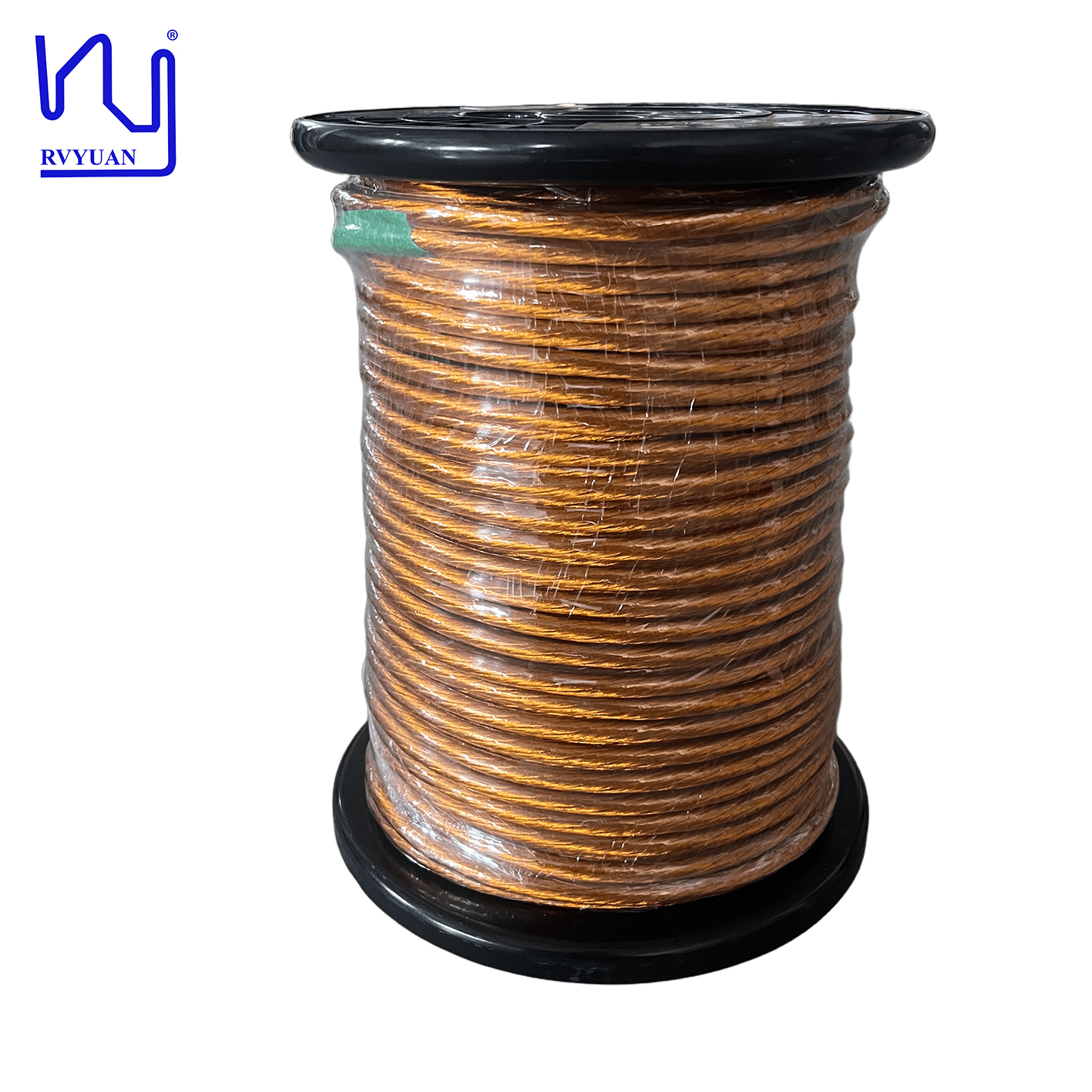

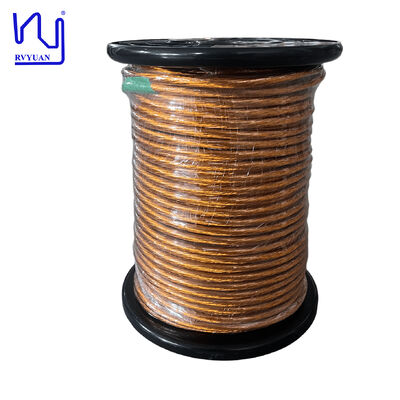

Aufgestaubte Litz-Draht 3000/38 AWG Max.O.D.8.23mm Hochspannung widerstehen Kapton dienen Litz Draht für Transformator
Dieser Litz-Draht ist speziell für Transformatorwicklungen konzipiert.mit einer hohen Spannung von mindestens 6000 V und einer tatsächlichen Reichweite von 13 VDieser Draht besteht aus 0,1 mm (39 AWG) Polyurethan emaillierten Kupferdrahtsträhnen, die in Temperaturen von 155 °C und 180 °C erhältlich sind.- mit einem äußeren Durchmesser von 7 bis 7.38mm bis 7.92mm.
Die äußere Schicht ist mit Polyester-Imid-Band eingewickelt, was eine überlegene Stabilität für die innere Strangkonstruktion bietet.Verpackung mit Band ist für eine verbesserte strukturelle Integrität vorzuziehen.
Technische Spezifikation
Name:Geklebtes Litzdraht (180/Klasse)
Spezifikation:0.10 X 3000
Modell:2UEW-H-PI (N)
Namen des Bandes:(N)
Spezifikationen des Bandes:0.025x20
| Artikel |
Technische Anforderungen |
Probe 1 |
Probe 2 |
| Einzeldraht Durchmesser mm |
0.107-0.125 |
0.110-0.113 |
0.110-0.113 |
| Leiter |
0.10 ± 0.003 |
0.098-0. Das ist ein Schlagzeug.10 |
0.098-0. Das ist ein Schlagzeug.10 |
| Überdosierung mm |
≤ 823 |
7.38-7.95 |
7.40 bis 7.92 |
| Widerstand Ω/m |
≤ 0000794 |
0.000734 |
0.000733 |
| Dielektrische Festigkeit V |
≥ 6000 |
13700 |
13400 |
| Abstand (mm) |
78 ± 10 |
78 |
78 |
| Anzahl der Stränge |
3000 |
120x5x5 |
120*5*5 |
| Bandüberschneidungen % |
≥ 50 |
54 |
54 |
| Einwicklung |
Kein Riss |
- Ich weiß. |
- Ich weiß. |
Anwendungen
Dieses Litz-Grab ist ideal für Anwendungen, die hohe Frequenz, hohe Spannung, hohen Strom und kompakte Raumnutzung erfordern.
- An Bord befindliche Ladegeräte (OBC) und Gleichspannungs-/Gleichspannungswandler
- Elektrische Fahrzeugantriebsmotoren
- Hochspannungs-Schnellladesysteme und Ladestellen von 800 V
- Hochfrequenztransformatoren
- Hochleistungs-Schaltmodus-Stromversorgungen (SMPS)
Häufig gestellte Fragen
Kann ich Proben für Tests bekommen, bevor ich eine Charge bestelle?
Ja, die Proben sind entweder kostenlos oder kostenpflichtig, aber die Versandkosten werden vom Kunden getragen.
Wie ist Ihre Lieferzeit?
Musterbestellungen: 3-5 Werktage; Massenbestellungen: innerhalb von 15 Werktagen nach Auftragsbestätigung abgeschlossen.
Was ist der Beschaffungsprozess?
Anfrage mit Anforderung → Musterherstellung → Mustergenehmigung → Angebot → Proforma-Rechnung (PI) → PI-Bestätigung → Zahlungsvereinbarung → Produktion → Versand
Kann ich Produkte mit meinem eigenen Logo, Größe und Form anpassen?
Ja, aber die MOQ (Mindestbestellmenge) kann verhandelt werden.
Wie zahlen Sie?
T/T, D/P, L/C, PayPal.
Welche Kurierdienste nutzen Sie?
FedEx, DHL, TNT, UPS, mit Rabatten von bis zu 80%.
Welche Testgeräte haben Sie?
Laserdurchmesser, Hochspannungssparntester, Dehnungs-Tester, Feder-Rück-Tester, Spannungstester, Schweißbarkeitstester, Widerstandstester usw.
Für welche Kunden oder Märkte sind Ihre Produkte geeignet?
Unsere Produkte sind ideal für Anwendungen geeignet, die hohe Effizienz und platzsparende Lösungen in Hochfrequenz-AC-Umgebungen erfordern, einschließlich Leistungselektronik und Stromversorgungen, EV-Ladegeräte,drahtlose Ladesysteme, grüne Energie, Kommunikation und IT, medizinische Ausrüstung, industrielle Roboter, Servomotoren usw.
In welche Länder oder Regionen haben Sie Exporte ausgeführt?
Zu den wichtigsten Märkten gehören Europa und die USA sowie Südkorea, Japan, Indien und Südostasien.
Wie halten Sie Kundeninformationen vertraulich?
Wir können auf Anfrage eine Geheimhaltungsvereinbarung (NDA) unterzeichnen und uns verpflichten, ihre Bedingungen während des gesamten Kooperationsprozesses streng einzuhalten.
Alle Spezifikationen unterliegen den Normen der Fertigung. Kontaktieren Sie uns, um Ihre spezifischen Wickelanforderungen und detaillierte technische Datenblätter und kundenspezifische Spezifikationen zu besprechen.
