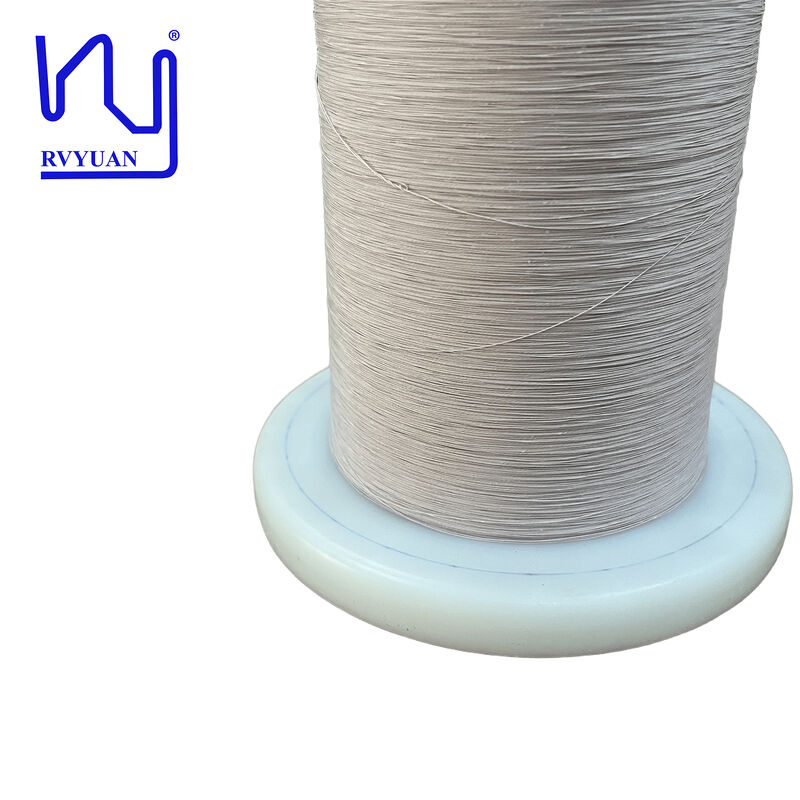

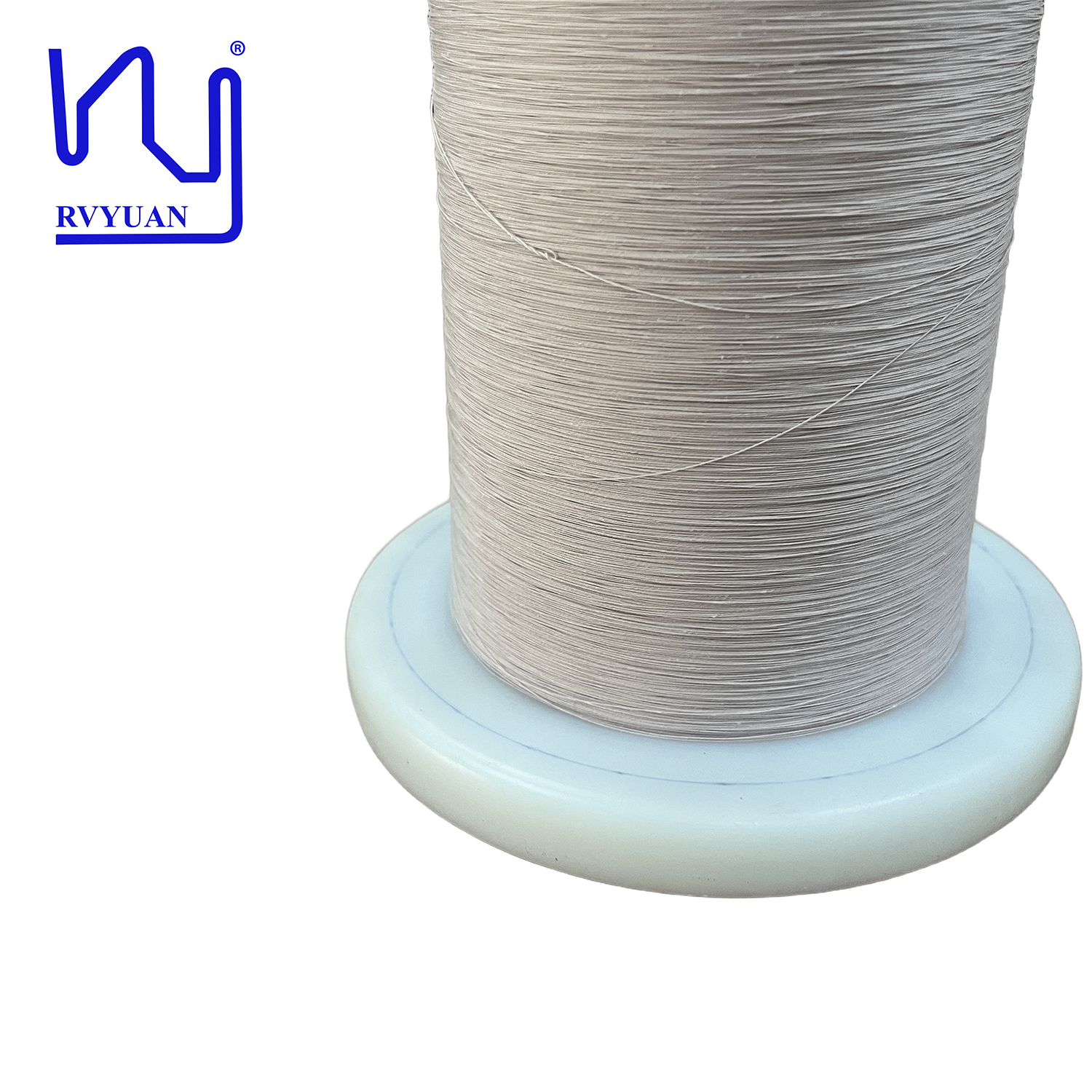

0,1 mm x 150 Litzen aus massivem Kupfer mit Seidenüberzug, 1100 V für Transformator/kabelloses Ladegerät

0.1mm X 150 Strands Solid Copper Silk Covered Litz 1100V For Transformer/Wireless Charger

Grundlegende Informationen

Herkunftsort:	China
Markenname:	RVYUAN
Zertifizierung:	ISO9001/ISO14001 /UL/SGS
Modellnummer:	USTC

Min Bestellmenge:	20kg
Preis:	Verhandelbar
Verpackung Informationen:	Spule mit Karton
Lieferzeit:	15 Werktage
Zahlungsbedingungen:	T/T/Paypal
Versorgungsmaterial-Fähigkeit:	Befriedigen Sie Ihre Nachfrage

Bestpreis Kontakt

Detailinformationen

Durchmesser:	0,1 mm	Temperatur:	155
Zertifizierung:	IEC/NEMA/JIS/RoHS/ISO	Leiter:	Kupfer
Stränge:	150	Durchbruchspannung:	Min. 1100
Bezugsmaterial:	Nylon	Schlüsselwort:	0,1 mm x 150 Litzen aus massivem Kupfer mit Seidenüberzug, 1100 V für Transformator/kabelloses Ladeg
Hervorheben:	0.1 mm massives Kupfer-Litzdraht , 150 Seidenstränge mit Litzdraht , Litzdraht für Transformatoren mit einer Leistung von 1100 V

Produkt-Beschreibung

0,1 mm x 150 Litzen-Drähte aus massivem Kupfer, seidenummantelt - 1100V Nennspannung

Dieser Premium-Litzen-Draht verfügt über 150 Stränge aus 0,1 mm massivem Kupfer mit Seiden-/Nylonummantelung, speziell entwickelt für Hochfrequenzanwendungen, die eine Durchschlagsspannung von 1100 V erfordern.

Hauptvorteile

Außergewöhnlich geringer Hochfrequenzwiderstand im Vergleich zu massivem Draht oder Standard-Mehrdrahtlitzen
Direkte Lötbarkeit ohne chemische Abisolierung
Hervorragende mechanische Haltbarkeit durch schützende Nylonummantelung
Überlegene Leistung in Hochfrequenz-Elektromagnetischen Anwendungen

Typische Anwendungen

HF-Transformatoren und Hochfrequenzinduktoren
Induktionsheizspulen und drahtlose Energieübertragungssysteme
Schaltnetzteilkomponenten
Medizinische Geräte, einschließlich MRT-Gradientenspulen
Präzisions-Audiogeräte und Luft- und Raumfahrtelektronik
Anwendungen, die hohe Effizienz und Zuverlässigkeit erfordern

Technische Spezifikationen

Parameter	Technische Anforderung	Muster 1	Muster 2
Einzeladerdurchmesser (mm)	0,107-0,125	0,110	0,113
Leiterdurchmesser (mm)	0,10 ± 0,003	0,098	0,100
Außendurchmesser (mm)	Max. 1,81	1,53	1,60
Widerstand Ω/m (20°C)	≤ 0,01587	0,01467	0,01462
Durchschlagsspannung (V)	≥ 1100	3000	2900
Steigung	27 ± 3	✓	✓
Lochprüfung	49 Fehler/6m	10	8
Lötbarkeit	Temp. 390 ± 5°C 8s Glatte Oberfläche, keine Löcher, keine Rückstände	✓	✓

Alle Spezifikationen unterliegen den üblichen Fertigungstoleranzen. Kontaktieren Sie uns für detaillierte technische Datenblätter und kundenspezifische Anforderungen.
