Flachlitze 4,5 mm x 4,4 mm 0,05 mm x 4875 Nylon-Kupferlitze für Transformatoren

Flat litz wire 4.5mmx4.4mm 0.05mmx4875 nylon serving copper litz wire For Transformer
Flat litz wire 4.5mmx4.4mm 0.05mmx4875 nylon serving copper litz wire For Transformer
Flat litz wire 4.5mmx4.4mm 0.05mmx4875 nylon serving copper litz wire For Transformer
Grundlegende Informationen
Herkunftsort: China
Markenname: RVYUAN
Zertifizierung: ISO9001/ISO14001 /UL/SGS
Modellnummer: USTC
Min Bestellmenge: 20kg
Preis: Verhandelbar
Verpackung Informationen: Spule mit Karton
Lieferzeit: 15 Werktage
Zahlungsbedingungen: T/T/Paypal
Versorgungsmaterial-Fähigkeit: Befriedigen Sie Ihre Nachfrage
Bestpreis Kontakt
Detailinformationen
Durchmesser: 0,05 mm Temperatur: 155
Zertifizierung: IEC/NEMA/JIS/RoHS/ISO Leiter: Kupfer
Stränge: 4875 Durchbruchspannung: Mindestens 500
Bezugsmaterial: Nylon Schlüsselwort: Flachlitze 4,5 mm x 4,4 mm 0,05 mm x 4875 Nylon-Kupferlitze für Transformatoren
Hervorheben:

Flachlitzdraht für Transformator

,

4

,

5mmx4

Produkt-Beschreibung

Flachlitzdraht 4,5mm x 4,4mm 0,05mm x 4875 Nylon-Ummantelter Kupferlitzdraht für Transformatoren
Dies ist ein speziell entwickelter flacher, mit Nylon ummantelter Litzen-Draht, der für Hochleistungsanwendungen entwickelt wurde, bei denen Platz und Effizienz entscheidend sind. Als großformatiges Produkt verfügt er über einen fertigen Außendurchmesser mit einer Breite von 4,5 mm und einer Dicke von 4,4 mm, was eine beträchtliche Querschnittsfläche bei gleichzeitig flachem Profil bietet.
Technische Spezifikationen
Leiterdurchmesser*Anzahl der Adern 2USTC-H 0,05*4875(4,5*4,4)
Einzelader (Litze) Leiterdurchmesser (mm): 0,050 ± 0,003
Gesamtdurchmesser (mm) 0,055-0,069
Wärmeklasse (°C) 180
Aufbau der Litzen
Anzahl der Adern Erste Lage 39
Zweite Lage 39×5
Dritte Lage 39×5×5
Vierte Lage 39×5×5×5
Steigungsspezifikationen
Steigung (mm) Erste Lage 16±8
Zweite Lage 25±10
Dritte Lage 35±10
Vierte Lage 65±10
Verseilrichtung S/S/S/S
Isolierschicht
Materialtyp Nylon
Materialspezifikationen (mm×mm oder D) /
Wicklungen 1
Überlappung (%) oder Dicke (mm), Mini 0,045
Wickelrichtung Z
Eigenschaften
Breite (mm) 4,5±0,2
Dicke (mm) 4,4±0,2
Maximaler Widerstand (Ω/Km bei 20°C) 2,227
Mindest-Durchschlagsspannung (V) 500

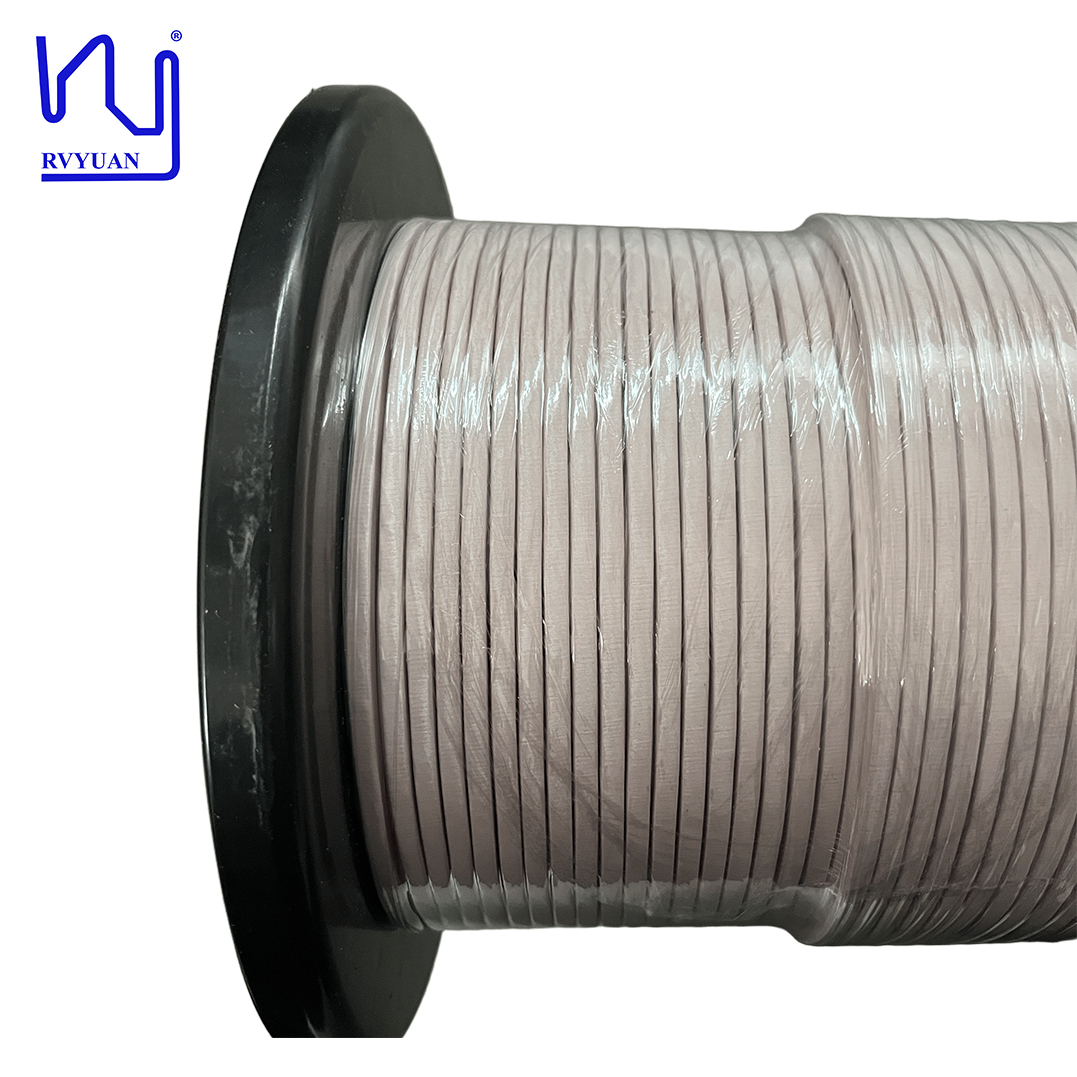

UDTC / USTC Transformer Winding Enameled Copper Wire Litz Cable product photo showing the pink nylon serving litz wire
Alle Spezifikationen unterliegen den üblichen Fertigungstoleranzen. Kontaktieren Sie uns für detaillierte technische Datenblätter und kundenspezifische Anforderungen.
