Detailinformationen

Shape:	Rectangular	Width: thickness:	25:1
Applications:	Motor winding	Thermal Grade:	220
Key word:	2mm Enameled Copper Flat Winding Wire Thermal Class 220 Grade For Automotive
Hervorheben:	20 , 0 mm glasierter , flacher Kupferdraht

Produkt-Beschreibung

2.0mm*0.15mm hochtemperaturbeständiges glasiertes, flaches Kupferdraht

Produktübersicht

Dieser hochtemperaturbeständige emaillierte, flache Kupferdraht bietet eine überlegene Leistung für anspruchsvolle elektromagnetische Anwendungen, die ein kompaktes Design, hohe Effizienz,und ausgezeichnetes thermisches Management.

Vorteile gegenüber herkömmlichem Runddraht

Höherer Schlitzfüllfaktor:Ermöglicht mehr leitfähiges Material innerhalb desselben Wickelraums, erhöht die Leistungsdichte und macht die Ausrüstung kompakter und effizienter
Ausgezeichnete Wärmeableitung:Flachdrahtform bietet größere Kontaktfläche mit Stator-Kern-Schlitten, was zu kürzerem Wärmeleitungsweg, besserer Wärmeabgabe und geringerer Temperaturerhöhung führt
Ausgezeichnete mechanische StabilitätRobuste Struktur nach der Wicklung bietet eine bessere Beständigkeit gegen elektromagnetische Kräfte und thermische Spannungen und reduziert die Verformung bei Hochgeschwindigkeitsmotoren
Verringerte Eddy-Stromverluste:Für Hochfrequenzanwendungen können mehrere dünne, flache Drähte parallel gewickelt oder geflochten werden, um Verluste durch Hautwirkung und Nähewirkung zu minimieren

Ein glasierter, flacher Kupferdraht eignet sich hervorragend für elektromagnetische Geräte, die hohen Strom, hohen Wirkungsgrad, Leistungsdichte,und kompakte Konstruktion, besonders relevant für Elektrofahrzeuge und Energieeffizienzanwendungen.

Technische Spezifikationen und Testergebnisse

Artikel	Eigenschaften	Standards	Testergebnis
1	Aussehen	Gleichberechtigung	- Ich weiß.
2	Durchmesser des Leiters (mm)	W: 2,00 ± 0.060 T: 0,15 ± 0.009	W: 2.002 T: 0.153
3	Ausrüstungsdicke (mm)	W: 0,010-0.020 T: 0,030-0.032	W: 0,010-0.020 T: 0,030-0.032
4	Gesamtdurchmesser (mm)	W: 2.100 T: 0.200	W: 2.022 T: 0.185
5	Spinnloch (Normalzustand)	Max. ≤ 3 Stück/m	0
6	Ausdehnung (%)	Min ≥ 30%	42
7	Flexibilität und Einhaltung	Kein Crack	- Ich weiß.
8	Leiterwiderstand (Ω/km, 20°C)	Maximal 64.03	57.96
9	Ausfallspannung (AC)	Min 0,7 KV	1.5
10	Wärmeschock	Kein Crack	- Ich weiß.

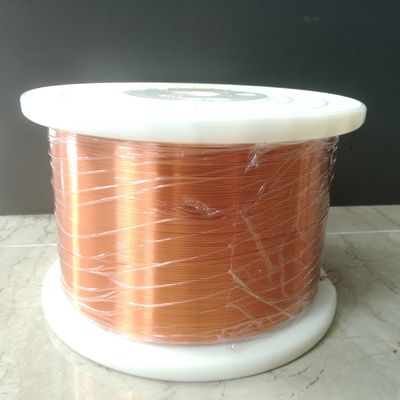

Produktbild

Größe und Tag:

Place of Origin:	China
Markenname:	RVYUAN
Zertifizierung:	IEC/NEMA/JIS/RoHS/ISO
Model Number:	Class 220

Minimum Order Quantity:	10kg
Preis:	Verhandelbar
Packaging Details:	Spool with carton
Delivery Time:	2-15 workding days
Payment Terms:	T/T
Supply Ability:	Satisfy your demand

2,0mm*0,15mm Hochtemperatur-emaillierter Flachkupferdraht
