Transformator Kupferisolierter Wickeldraht Flachdraht Spulenwicklung Emaillierter Wickeldraht für Tauchmotoren

Transformer Copper Insulated Winding Wire Flat Wire Coil Winding Enameled Winding Wire for Submersible Motor

Grundlegende Informationen

Place of Origin:	China
Markenname:	RVYUAN
Zertifizierung:	IEC/NEMA/JIS/RoHS/ISO
Model Number:	Class 220

Minimum Order Quantity:	10kg
Preis:	Verhandelbar
Packaging Details:	Spool with carton
Delivery Time:	2-15 workding days
Payment Terms:	T/T
Supply Ability:	Satisfy your demand

Bestpreis Kontakt

Detailinformationen

Shape:	Rectangular	Width: thickness:	25:1
Applications:	Motor winding	Thermal Grade:	220
Key word:	Transformer Copper Insulated Winding Wire Flat Wire Coil Winding Enameled Winding Wire for Submersible Motor
Hervorheben:	mit einer Breite von mehr als 20 mm , flat wire coil winding enameled wire , Flachdraht

Produkt-Beschreibung

Transformator Kupferisolierter Wickeldraht Flachdraht Spulenwicklung Emaillierter Wickeldraht für Tauchmotoren

Produktübersicht

Hochleistungsfähiger, emaillierter Flachkupfer-Wicklungsdraht, der speziell für Tauchmotoren und Automobilelektrifizierungsanwendungen entwickelt wurde.

Anwendungen

Automobilelektrifizierung (wichtigster Wachstumsbereich):

Antriebsmotoren für neue Energiefahrzeuge:Derzeit beliebtester Einsatzbereich für Flachdrahtmotoren. Flachdrahtmotoren mit „Hairpin“-Wicklungen oder „I-Pin“-Technologie bieten erhebliche Vorteile, darunter eine hohe Leistungsdichte, einen hohen Wirkungsgrad, eine hervorragende Wärmeableitung und eine kompakte Größe, wodurch die Reichweite und Leistung von Elektrofahrzeugen effektiv verbessert wird.
Hochvoltkomponenten für neue Energiefahrzeuge:Anwendungen in Bordladegeräten, Induktivitäten und Transformatorwicklungen in DC-DC-Wandlern.

Technische Spezifikationen und Testergebnisse

Artikel	Eigenschaften	Standard	Testergebnis
1	Aussehen	Glatt, Gleichheit	OK
2	Leiterdurchmesser (mm)	B: 2,00 ±0,060 T: 0,15 ±0,009	W: 2.002 T: 0,153
3	Dicke der Isolierung (mm)	W: 0,010–0,020 T: 0,030–0,032	W: 0,010–0,020 T: 0,030–0,032
4	Gesamtdurchmesser (mm)	W: 2.100 T: 0,200	W: 2.022 T: 0,185
5	Lochblende (Normalzustand)	Max. ≤ 3 Stück/m	0
6	Dehnung (%)	Min. ≥ 30 %	42
7	Flexibilität und Einhaltung	Kein Riss	OK
8	Leiterwiderstand (Ω/km, 20℃)	Maximal 64.03	57,96
9	Durchbruchspannung (AC)	Mindestens 0,7 KV	1.5
10	Hitzeschock	Kein Riss	OK

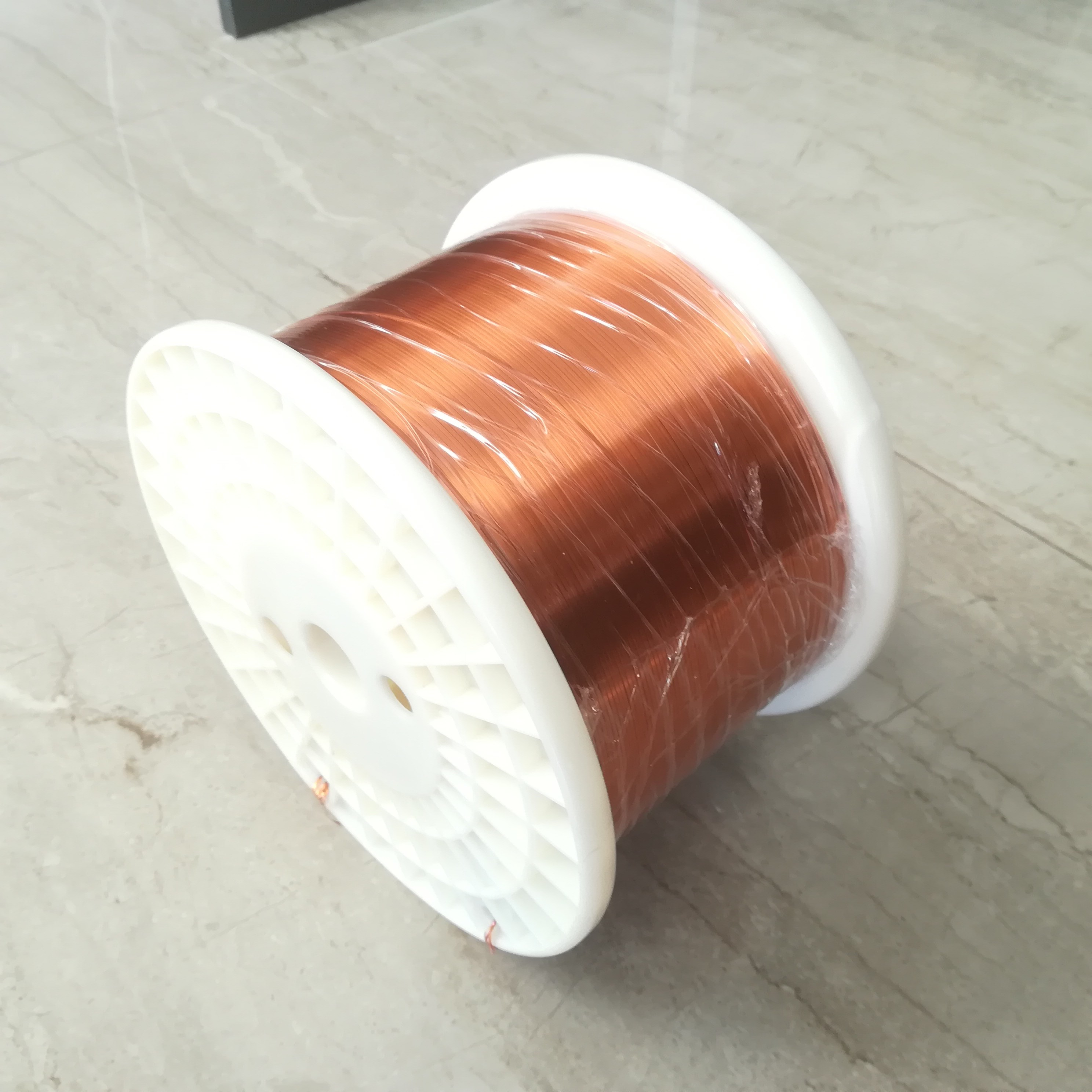

Produktbild

Größe und Tag:
