Detailinformationen

Shape:	Rectangular	Width: thickness:	25:1
Applications:	Motor winding	Thermal Grade:	220
Key word:	AIW 220 Degree Polyamideimide Enameled Flat Copper Wire for Transformers
Hervorheben:	220-Grad-Polyamidimid-emaillierter Draht , Flachdraht aus Kupfer für Transformatoren , Rechteckiger Draht mit Polyamidimid-Isolierung

Produkt-Beschreibung

AIW 220 Grad Polyamideimid-Emalierter Flachkupferdraht für Transformatoren

Produktübersicht

AIW 220-Grad-Polyamideimid-Emailliertes Flachkupferdraht ist für Hochleistungs-Transformatoranwendungen entwickelt, die eine überlegene thermische Stabilität und elektrische Isolierungseigenschaften erfordern.

Anwendungen

Industriemotoren und -generatoren (insbesondere Hochspannungs-, Hochleistungs- und Hochgeschwindigkeitsmotoren):

Große Motoren: In hochleistungsfähigen Motoren für Walzwerke, Schiffsantriebe, Bergbaumaschinen usw. verwendet.
Hocheffiziente und spezielle Motoren: Zum Beispiel variable Frequenzgeschwindigkeitssteuermotoren, explosionssichere Motoren und Traktionsmotoren (in Elektrofahrzeugen und Zügen verwendet).Flachdrahtwicklungen sorgen für einen geringeren Temperaturanstieg und eine bessere Wärmeableitung.
Generatoren: Hydrogeneratoren, Dampfturbinengeneratoren usw. erfordern den Umgang mit enormen Strömen;Die große Querschnittsfläche und die kompakte Struktur des Flachdrahtes eignen sich ideal für diese Anwendungen.

Technische Spezifikationen und Testergebnisse

Artikel	Eigenschaften	Standards	Testergebnis
1	Aussehen	Gleichberechtigung	- Ich weiß.
2	Durchmesser des Leiters (mm)	W: 2,00 ± 0.060 T: 0,15 ± 0.009	W: 2.002 T: 0.153
3	Ausrüstungsdicke (mm)	W: 0,010-0.020 T: 0,030-0.032	W: 0,010-0.020 T: 0,030-0.032
4	Gesamtdurchmesser (mm)	W: 2.100 T: 0.200	W: 2.022 T: 0.185
5	Spinnloch (Normalzustand)	Max. ≤ 3 Stück/m	0
6	Ausdehnung (%)	Min ≥ 30%	42
7	Flexibilität und Einhaltung	Keine Crack.	- Ich weiß.
8	Leiterwiderstand (Ω/km, 20°C)	Maximal 64.03	57.96
9	Ausfallspannung (AC)	Min 0,7 KV	1.5
10	Wärmeschock	Keine Crack.	- Ich weiß.

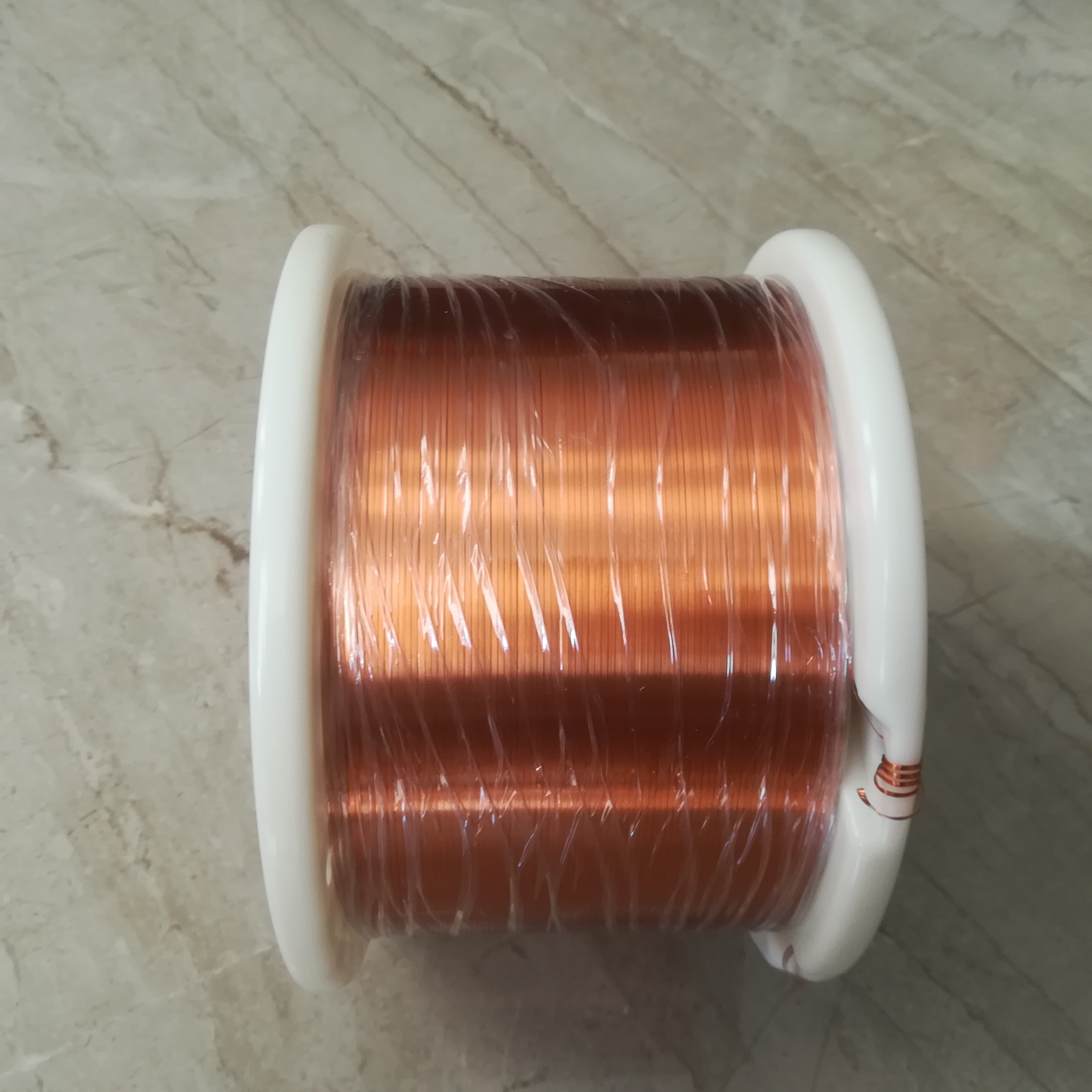

Produktbild

Größe und Tag:

Place of Origin:	China
Markenname:	RVYUAN
Zertifizierung:	IEC/NEMA/JIS/RoHS/ISO
Model Number:	Class 220

Minimum Order Quantity:	10kg
Preis:	Verhandelbar
Packaging Details:	Spool with carton
Delivery Time:	2-15 workding days
Payment Terms:	T/T
Supply Ability:	Satisfy your demand
