Klasse 220 0,2 mm x 1,0 mm emailliertes flaches Magnetdraht für die Motorwicklung

Grundlegende Informationen

Herkunftsort:	China
Markenname:	RVYUAN
Zertifizierung:	IEC/NEMA/JIS/RoHS/ISO
Modellnummer:	Klasse 220

Min Bestellmenge:	10kg
Preis:	negotiable
Verpackung Informationen:	Spulen mit Karton
Lieferzeit:	2-15 Arbeitstage
Zahlungsbedingungen:	T/T/PAYPAL
Versorgungsmaterial-Fähigkeit:	Befriedigen Sie Ihre Nachfrage

Bestpreis Kontakt

Detailinformationen

Form:	rechteckig	Abmessung des Leiters (Breite):	1.0 mm
Einseitige Isolationsschichtdicke (Breite):	0.2 mm	Anwendungen:	Motor, Transformator
Thermischer Grad:	220	Schlüsselwort:	Klasse 220 0,2 mm x 1,0 mm lackisolierter Flachdraht für Wicklungen
Wärmebewertung:	220	Emailbekleidung:	Einheitliche
Hervorheben:	Flachmagnetdraht aus Emaille der Klasse 220 , 0.2mmx1.0mm Motorwickeldraht , mit einer Breite von mehr als 20 mm

Produkt-Beschreibung

Klasse 220 0,2 mm×1,0 mm emaillierter Flachmagnetdraht für Wicklungen

Produktspezifikationen

Attribut	Wert
Form	Rechteckig
Leiterabmessung (Breite)	1,0 mm
Einseitige Isolationsschichtdicke (Breite)	0,2 mm
Anwendungen	Motor, Transformator
Thermische Klasse	220
Thermische Bewertung	220
Emailbeschichtung	AIW

Produktbeschreibung

Dieser Klasse 220 0,2 mm×1,0 mm emaillierte Flachmagnetdraht wurde speziell für Wickelanwendungen in Motoren und Transformatoren entwickelt und bietet überlegene Leistung auf engstem Raum.

Hauptvorteile

Entwickelt für moderne elektronische und elektrische Anwendungen, die "leichte, dünne, kurze und kleine" Komponenten erfordern
Ideal für Automobilanwendungen, bei denen Platz- und Gewichtseinsparungen entscheidend sind
Fertigungskapazität für ultradünne Flachdrähte bis zu 0,04 mm mit Breiten- zu Dickenverhältnissen von bis zu 25:1

Technische Daten

Artikel	Leiterabmessung		Isolationsdicke		Gesamtabmessung		Dielektrische Durchschlagspannung (kV)	Leiterwiderstand (Ω/km 20℃)
Artikel	T (mm)	B (mm)	T (mm)	B (mm)	T (mm)	B (mm)	Dielektrische Durchschlagspannung (kV)	Leiterwiderstand (Ω/km 20℃)
SPEZ. MITTEL	0,200	1,000	0,025	0,0025	/	/
Max	0,209	1,060	0,040	0,004	0,250	1,100		96,380
Min	0,191	0,940	0,010	0,010			0,700
Nr. 1	0,195	1,00	0,012	0,011	0,218	1,024	1,254	88,470
Durchschnitt	0,195	1,003	0,012	0,011	0,218	1,024	1,416
Ergebnis	OK

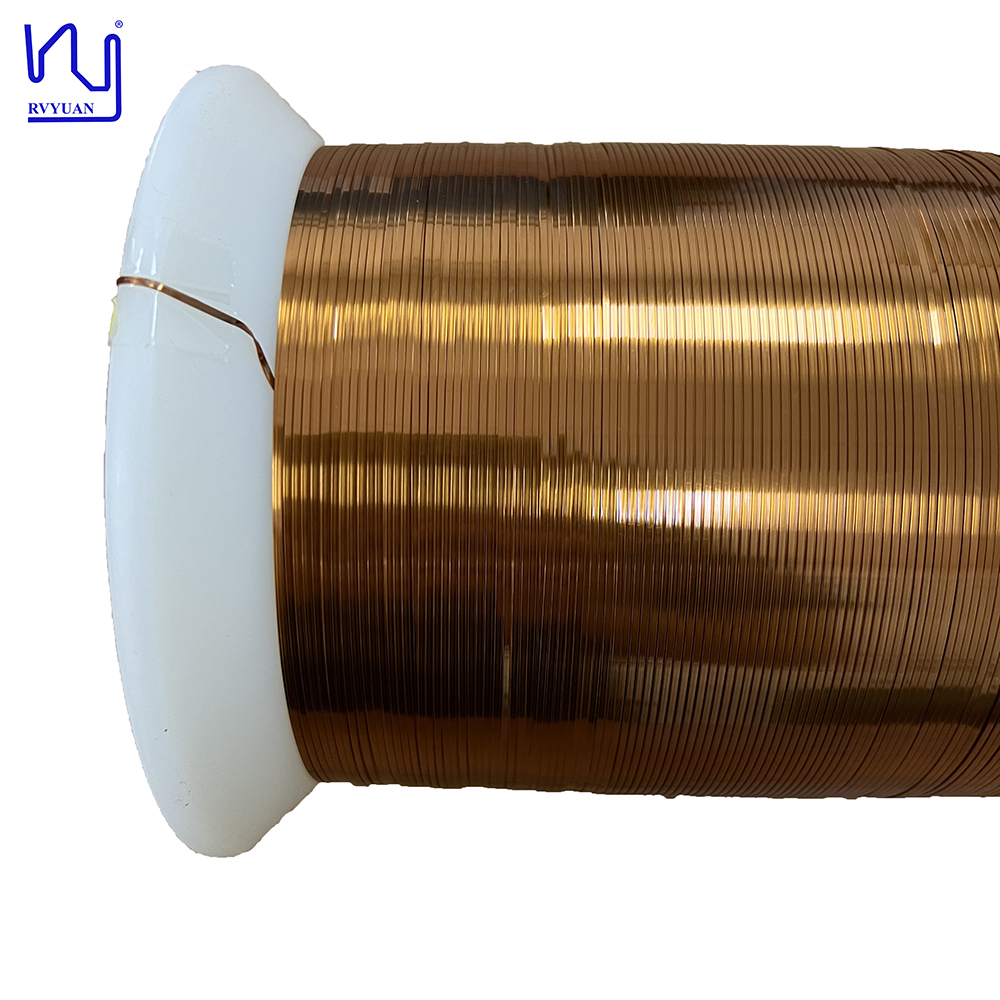

Class 220 0.2mm×1.0mm Enameled Flat Magnet Wire product photo
